Водосточные системы для цистерн
Бесперебойное и стандартизированное водоснабжение
Водосточные установки WISY обеспечивают стандартное и бесперебойное водоснабжение дома, сада или предприятия с автоматическим управлением. Водосточный блок - это как бытовой блок питьевой воды с дополнительной возможностью подключения для дождевой воды.
Узнайте больше прямо сейчас
Что такое
дождеприемник?
Устройство для дождевой воды забирает воду из цистерны и подает ее под давлением в сеть водосточных труб, чтобы в любое время была доступна чистая техническая вода - полностью автоматически в фоновом режиме.
Например, когда унитаз смывает воду, дождеприемник обеспечивает обычное наполнение бачка. В то же время он управляет всей системой дождевой воды, следит за уровнем наполнения накопительного бака и автоматически переключается на городское водоснабжение, если дождя недостаточно. Таким образом, обеспечивается надежное водоснабжение из резервуара для дождевой воды в любое время.
Функция автоматического
контроль дождевой воды
Установка для дождевой воды перекачивает воду из цистерны, создает необходимое давление в магистрали для потребителей и при необходимости автоматически переключается на общественное водоснабжение. Как только открывается точка врезки, система управления распознает падение давления и запускает насос. Если все точки врезки закрыты, система обнаруживает прекращение потока и останавливает работу насоса для экономии энергии.
В то же время блок дождевой воды контролирует уровень заполнения накопительного бака и использует встроенный свободный выход для обеспечения пополнения запасов воды в соответствии с нормами в случае ее нехватки. Таким образом, вся технология дождевой воды работает полностью автоматически и непрерывно снабжает дом и сад технической водой.
Стандартизированная подпитка питьевой воды
Для чего нужен буфер подпитки?
Для подпитки питьевой воды водосточная установка всегда работает с буфером или подпиточным резервуаром. Только так можно реализовать требуемый стандартами свободный выход, который обеспечивает безопасное разделение между установкой питьевого водоснабжения и системой дождевой воды. Водопроводная вода не подается непосредственно в сеть, а сначала временно хранится.
Этот буфер подпитки имеет разную конструкцию в зависимости от системы: В системах дождевой воды Sigma, Optima и Optima Plus буферная емкость находится в настенном блоке внутри здания. В высокопроизводительной системе Maxima эту функцию берет на себя большая буферная емкость в напольном блоке. При использовании Multimat t бачок пополняется стандартным и надежным образом. В любом случае буфер подпитки обеспечивает стандартную, гигиеничную и надежную подачу воды.
Какой водосточный агрегат
подходит для моих нужд?
Даже если каждая водосточная система состоит из одних и тех же компонентов, существуют индивидуальные требования. WISY предлагает индивидуальный водосточный агрегат для любой ситуации - будь то одноквартирные дома или многоквартирные дома, коммерческие или промышленные здания, спортивные сооружения или общественные учреждения.
Выбор
подходящий водосточный агрегат
Выбор подходящей системы зависит, помимо прочего, от требуемого давления в системе, желаемого расхода воды, а также от расстояния и разницы в высоте между бачком, настенным устройством и точками водоразбора.
WISY предлагает установки для сбора дождевой воды, в которых вода подается непосредственно из бачка с помощью погружного напорного насоса (Multimat) или в которых самовсасывающий насос установлен в настенном блоке (Sigma). Возможна также комбинация обоих принципов, например, при больших расстояниях и перепадах высот между бачком и зданием (Optima и OptimaPlus). Если требуется особенно высокая производительность, используется установка для дождевой воды Maxima, которая может обеспечить несколько домашних хозяйств, а также применяется в промышленности и торговле.
Ориентация в зависимости от
Тип здания и требования
Классический отдельно стоящий дом
Рекомендация: SIGMA
Идеально подходит для небольших расстояний между цистерной и комнатой для растений. Насос, установленный в доме, облегчает установку и обслуживание.
Дом без подвала
Рекомендация: MULTIMAT
Компактное настенное устройство, занимающее минимум места в здании. Мощный насос для бачка обеспечивает особенно тихую работу в доме.
Больше комфорта и стабильное давление
Рекомендация: OPTIMA
Двухнасосная система для постоянного давления с несколькими точками врезки. Удобно подходит для одного-двух жилых помещений.
Повышение безопасности и увеличение расстояния
Рекомендация: OptimaPLUS
Самодостаточные насосы повышают надежность. Подходят для больших расстояний между цистерной и зданием.
Многоквартирный дом или предприятие
Рекомендация: MAXIMA
Большой буферный цилиндр с собственным блоком управления. Предназначен для восьми жилых домов или коммерческих объектов.
Области применения

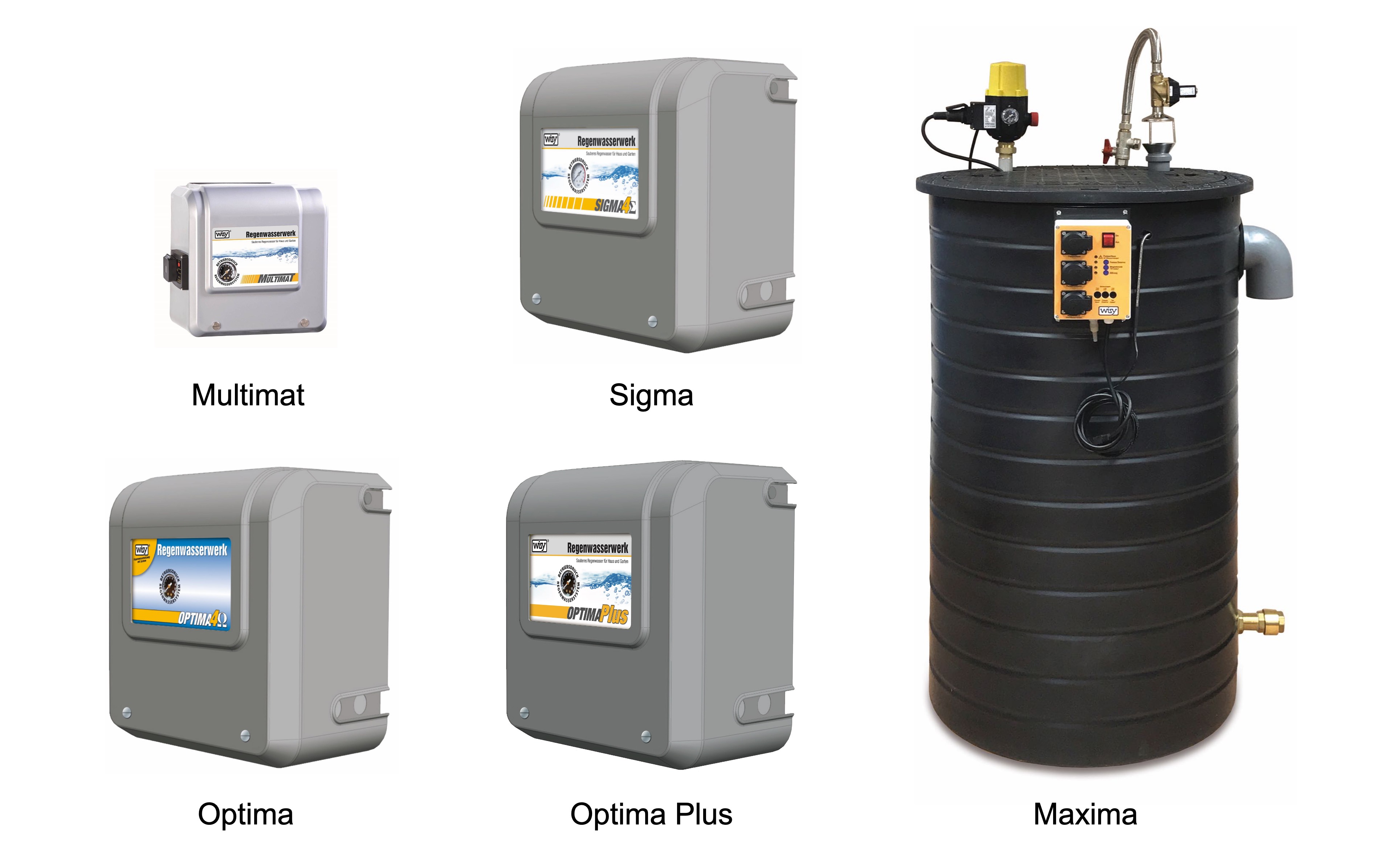

Сравнение водосточных установок

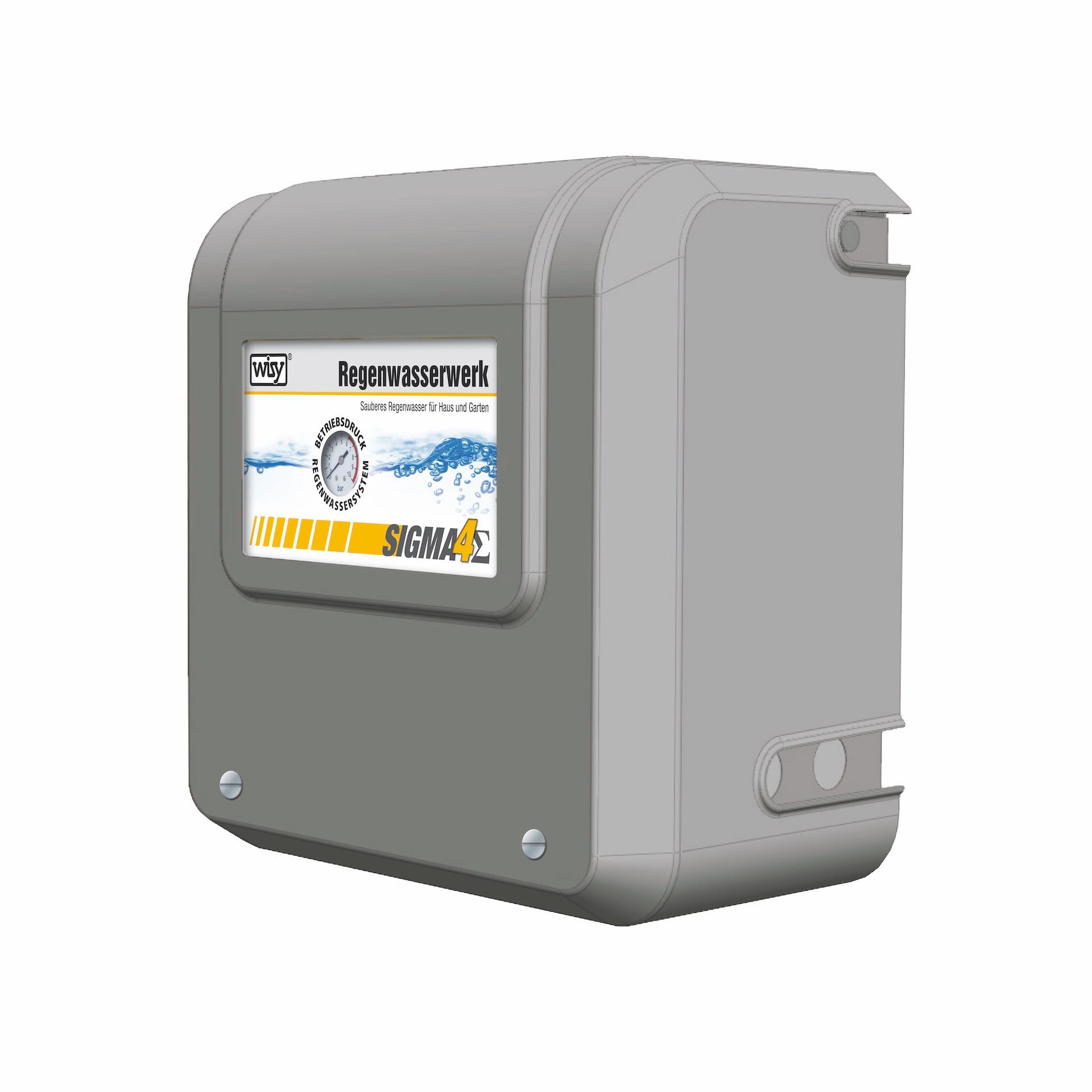

Sigma
Доступный насос
К изделию
Sigma подходит для отдельно стоящих домов, где требуется преодолеть лишь небольшие перепады высот или короткие расстояния между бачком и настенным блоком. Насос, установленный в доме, делает систему легкодоступной для установки и обслуживания.
Multimat
Компактная и тихая работа
К изделию

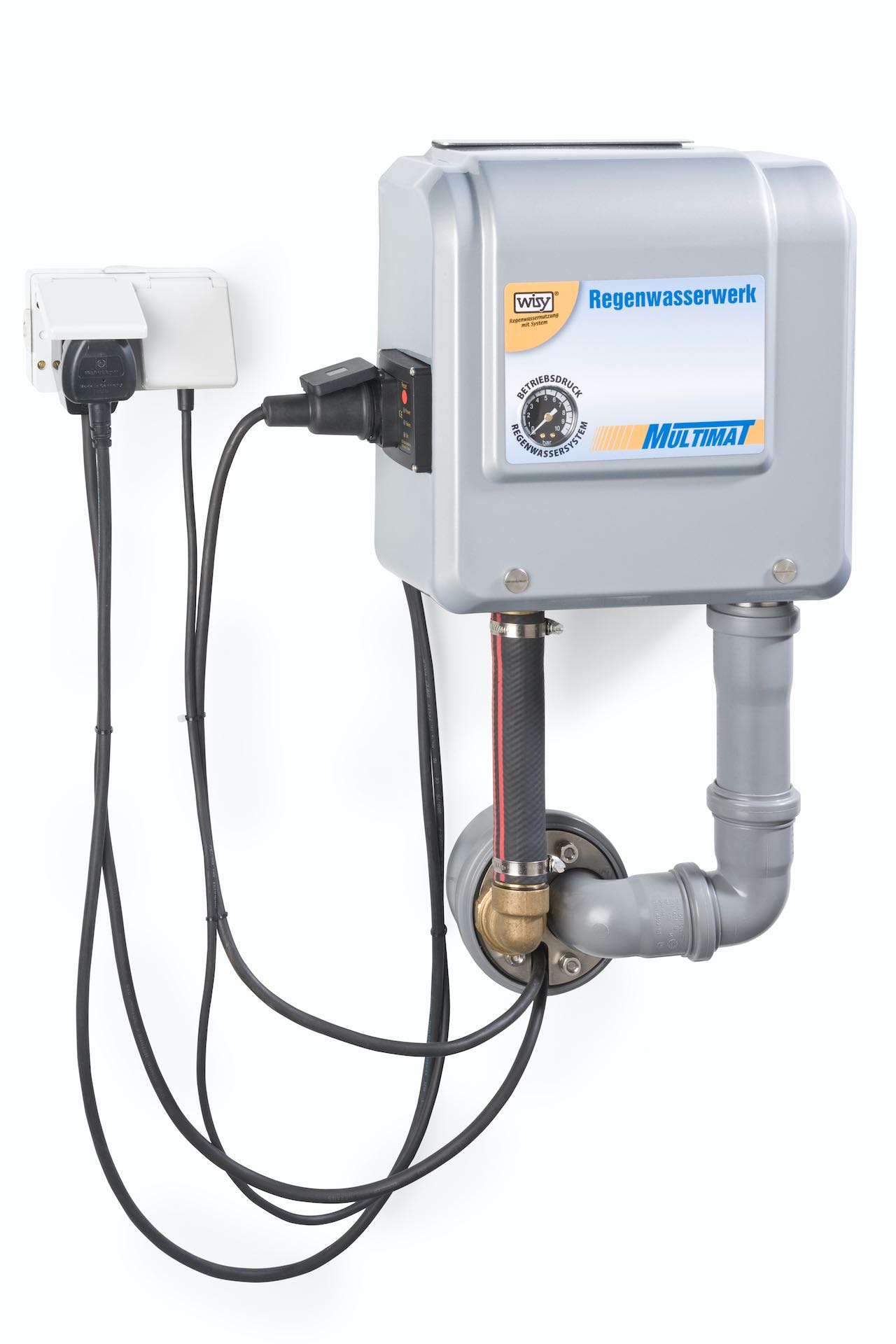

Водосточная установка Multimat предназначена для отдельно стоящих домов без подвалов. Компактный настенный блок занимает очень мало места в доме, а мощный насос для бачка обеспечивает очень тихую работу. Вода перекачивается полностью из бачка.
Optima
Комфорт и давление
К изделию
Модель Optima подходит для семей с повышенными требованиями к комфорту. Благодаря двухнасосной системе, сочетание насоса для бачка и одновременно работающего напорного насоса в настенном блоке обеспечивает особенно стабильное давление.

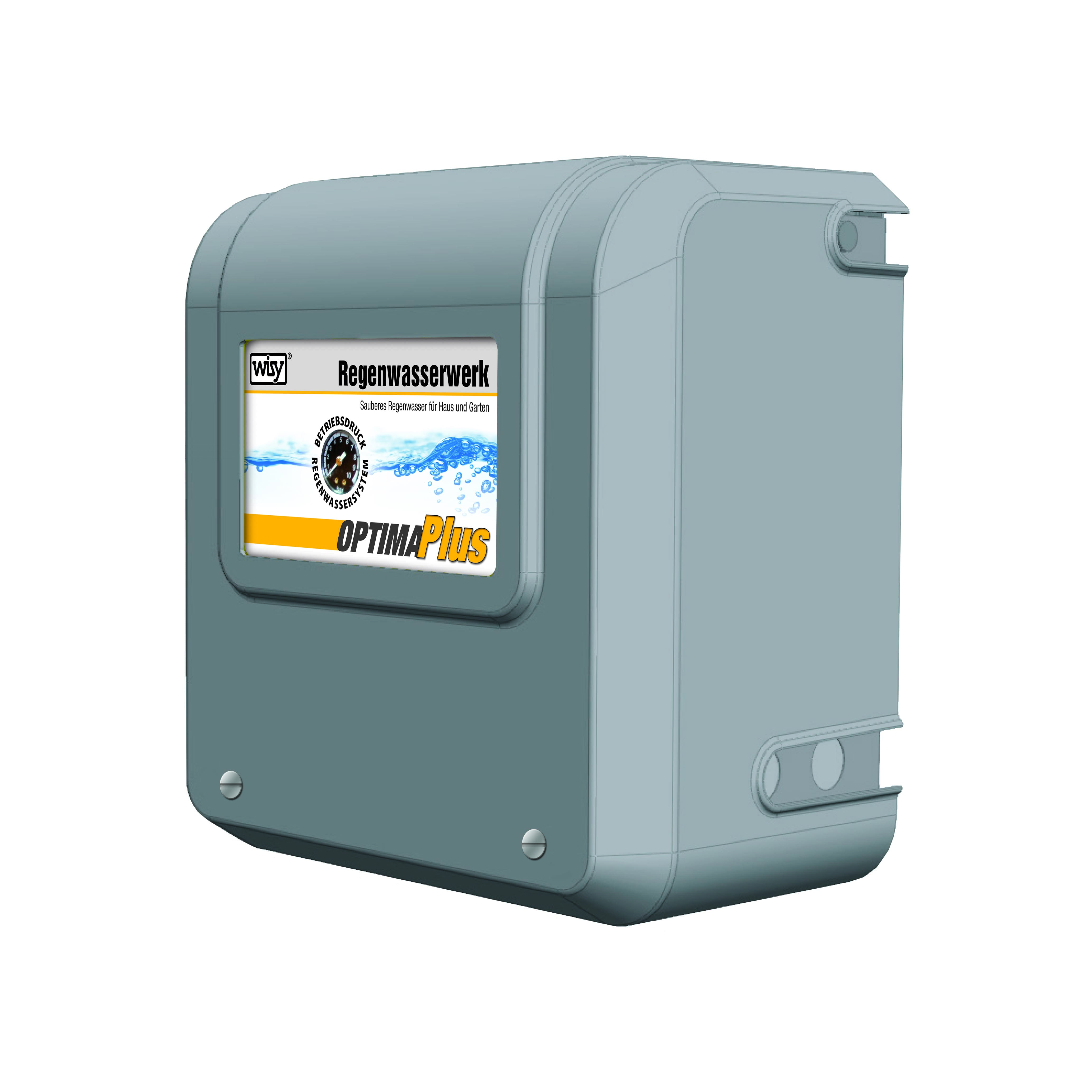

OptimaPLUS
Резервная система безопасности
К продукту
Водосточная установка OptimaPLUS предназначена для применения в системах с особыми требованиями к безопасности. Независимо работающие насосы обеспечивают повышенную надежность. В то же время она подходит для больших расстояний.

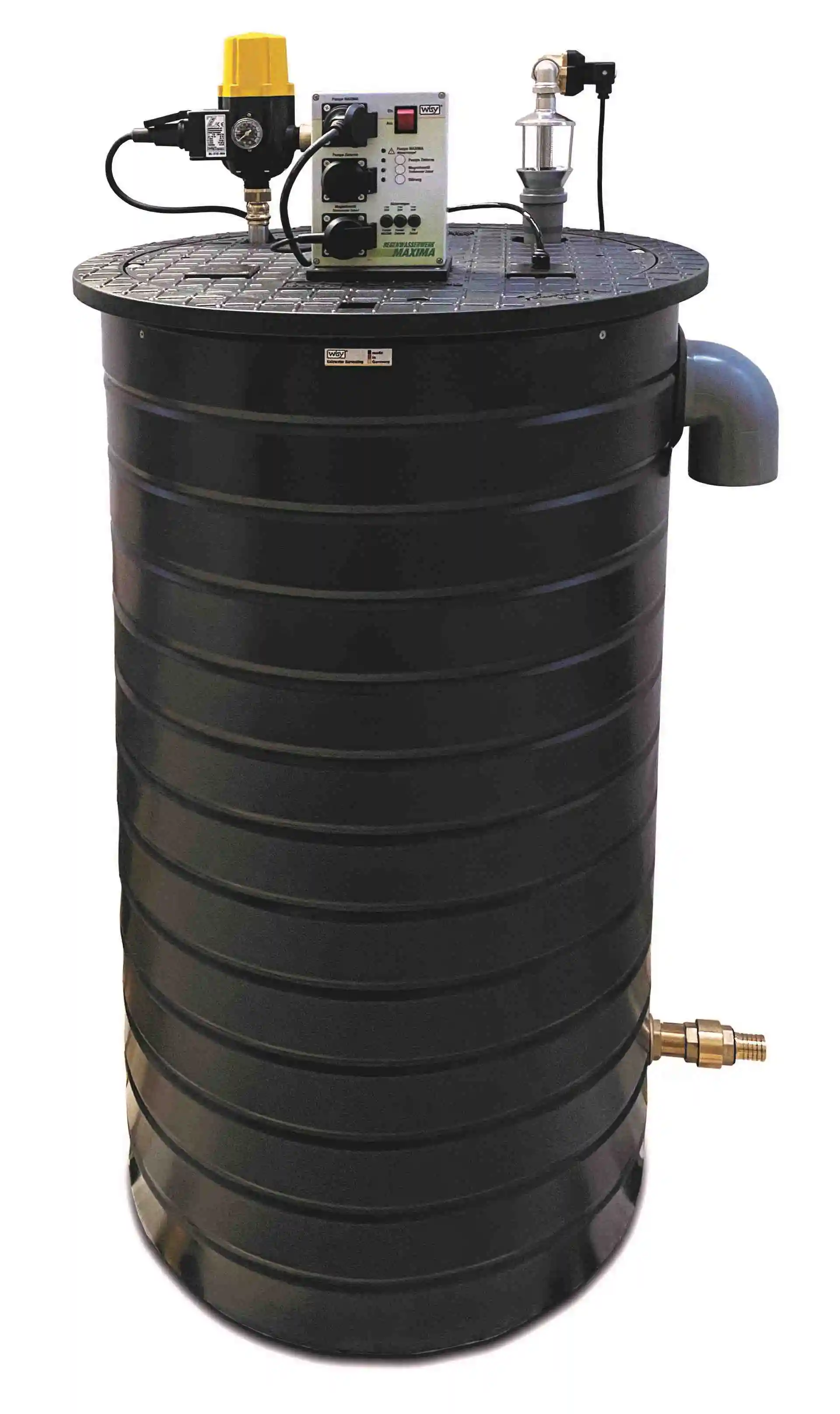

Maxima
Коммерческие или крупные установки
К изделию
Maxima предназначена для многоквартирных домов с количеством жилых единиц до восьми, а также для коммерческого применения. Большая буферная емкость с собственным блоком управления обеспечивает высокий расход и стабильную подачу даже при колебаниях спроса.
Системные различия
с первого взгляда
| СИГМА |
MULTIMAT | OPTIMA | OPTIMA-PLUS | MAXIMA |
|---|---|---|---|---|
| Простая установка и обслуживание | Компактное настенное устройство, бесшумная работа благодаря насосу для бачка | Стабильные условия давления | Повышенная надежность | Отдельно стоящий блок для больших установок |
| Область применения | ||||
| Отдельно стоящий дом | Отдельно стоящий дом без подвала | Комфорт для 1-2 семей | Большое расстояние | 2-8 семей и предприятий |
| Расстояние до цистерны | ||||
| до 12 м | до 20 м | до 20 м | до 50 м | до 20 м (далее по запросу) |
| Активные насосы для работы с дождевой водой | ||||
| Самовсасывающий центробежный насос в настенном блоке | Напорный насос в цистерне | Зарядный насос в цистерне и напорный насос в настенном блоке | Самодостаточный напорный насос в цистерне | Зарядный насос в цистерне и отдельно управляемый напорный насос в отдельно стоящем блоке |
| Активные насосы в режиме подпитки | ||||
| Самовсасывающий центробежный насос в настенном блоке | Напорный насос в цистерне | Центробежный насос в настенном блоке | Центробежный насос в настенном блоке | Напорный насос в напольном блоке |
| Подпитка через | ||||
| Буферный бак на 9 литров | Бачок в качестве буферного резервуара | Буферный бак на 9 литров | Буферная емкость на 9 литров | Буферная емкость на 350 литров |
| Потребление электроэнергии в режиме ожидания | ||||
| < 0,2 Вт | < 0,2 ватта | < 0,2 ватта | < 0,2 Вт | < 0,2 Вт |
Все водосточные устройства
Индивидуальный подход
Дождевая вода из
цистерна...

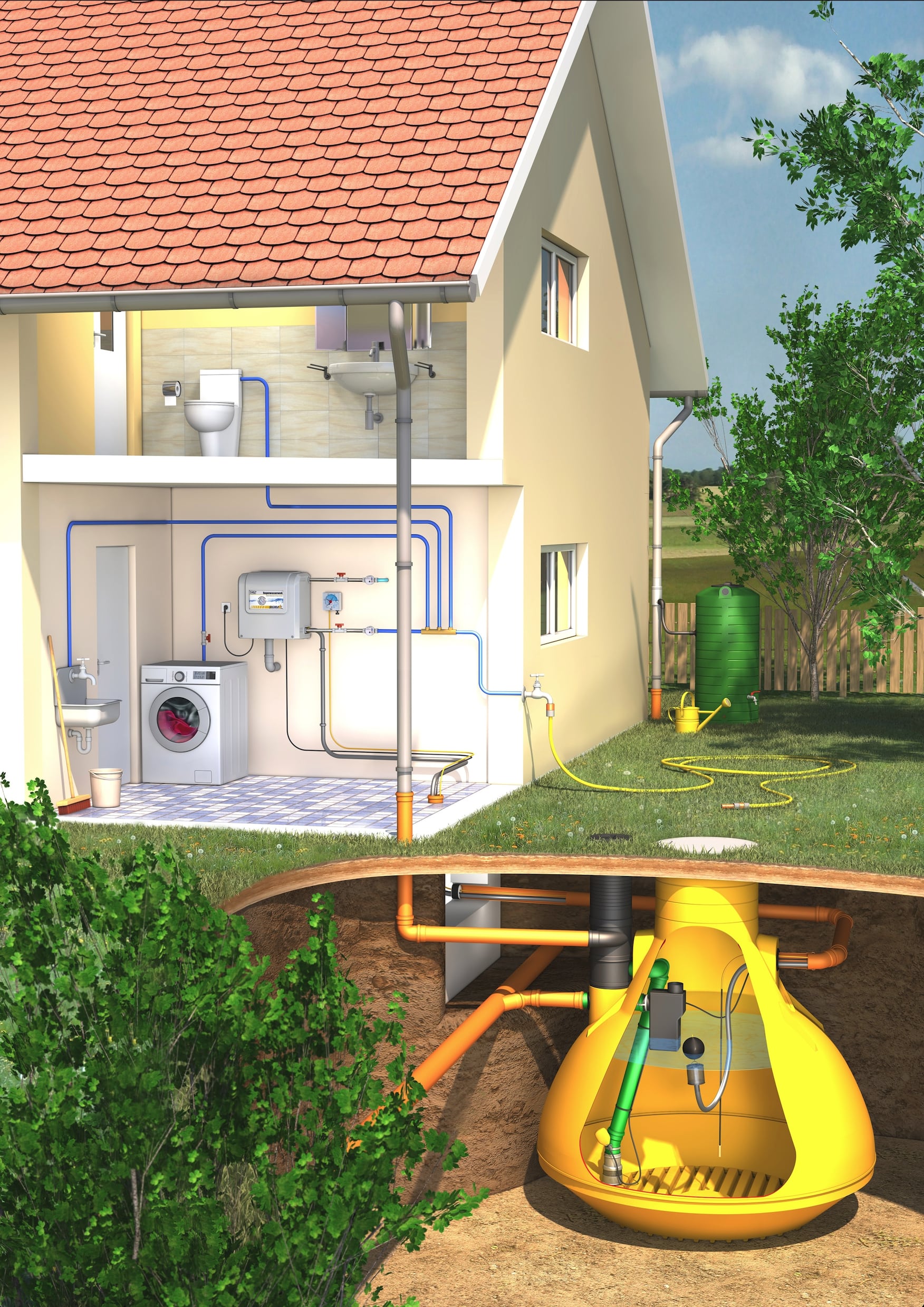

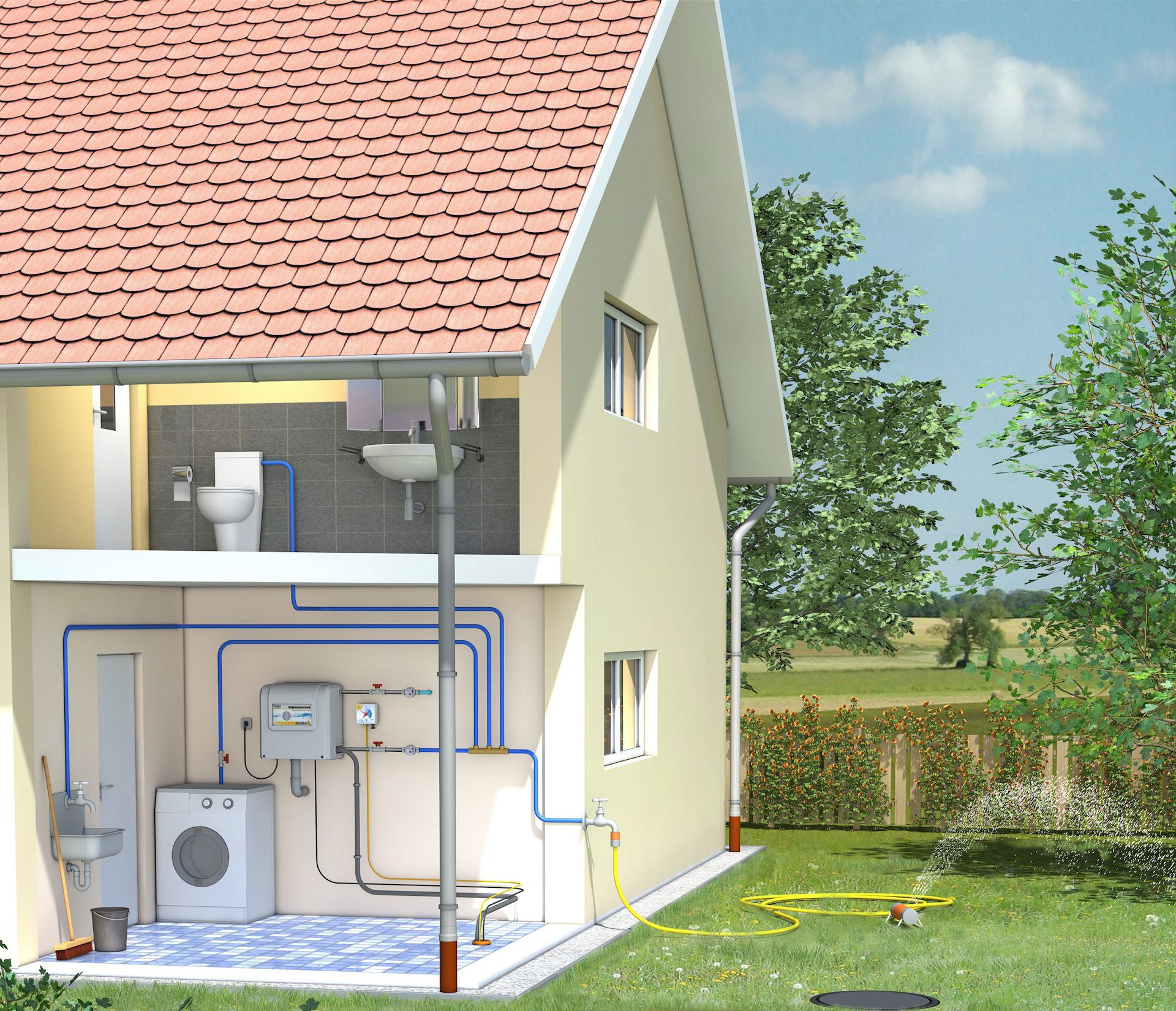

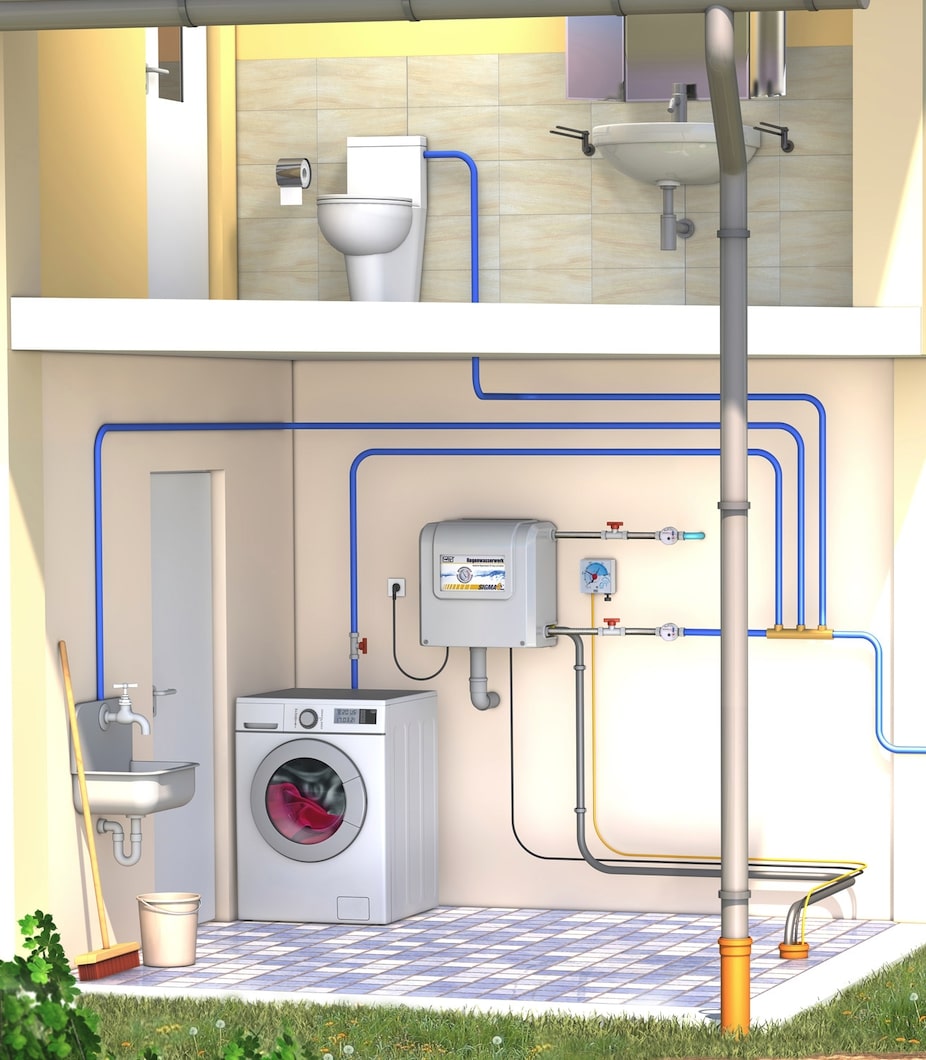

SIGMA в режиме дождевой воды:
Дождевая вода всасывается в цистерну и затем подается потребителям.

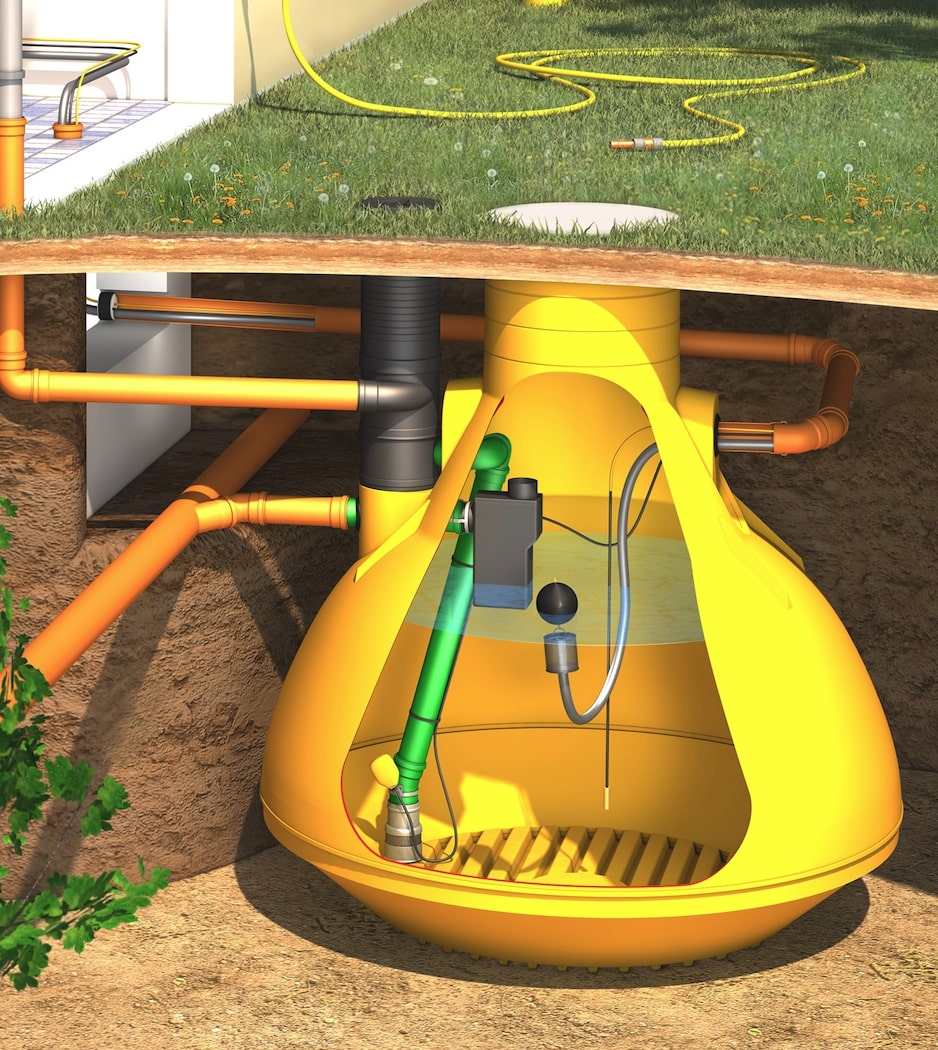

SIGMA - это установка для дождевой воды, в которой централизованный всасывающий и напорный насос установлен в настенном блоке внутри здания. Насос забирает дождевую воду из цистерны и подает ее под давлением непосредственно к подключенным потребителям. Это делает систему подходящей для установки, например, в подвальных помещениях, где требуется легкодоступная и понятная установка в доме.
Если уровень воды в бачке опускается ниже требуемого, водосточная установка автоматически переключается в режим подпитки. Для этого в дождеприемник Sigma встроен буферный бак объемом 9 литров, который постоянно заполнен водопроводной водой. Если дождевой воды больше не хватает, тот же насос берет на себя подачу питьевой воды непосредственно из этого накопительного бака потребителям. Таким образом, он работает как домашний водопровод с пополнением запасов питьевой воды и обеспечивает непрерывное водоснабжение.
...или подпиточной воды
с водопроводной водой
SIGMA в режиме подпитки:
Водопроводная вода подается из буферной емкости в настенном приборе к потребителям.
Дождевая вода из
цистерна...

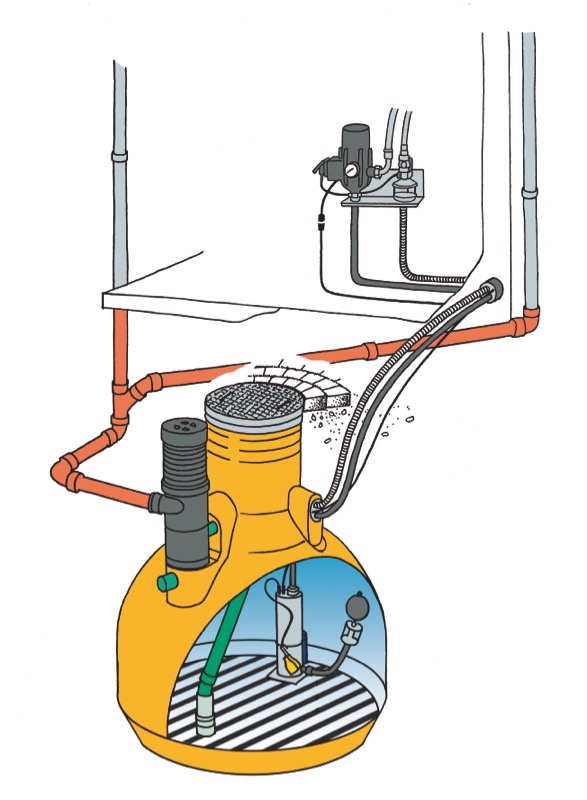

MULTIMAT в режиме дождевой воды:
Дождевая вода подается непосредственно из цистерны к потребителям.
Вода пополняется через свободный выход, установленный в доме в настенном блоке, который по мере необходимости подает в бачок водопроводную воду. Если уровень воды в накопительном бачке опускается ниже определенного минимума, поплавковый выключатель активирует автоматическое пополнение бачка. Ежедневная потреб ность отдельно стоящего дома дополняется сетевой водой, чтобы обеспечить подачу воды до следующего дождя.
Независимо от того, используется ли дождевая или сетевая вода, она всегда подается к потребителям с помощью насоса для бачка Multimat. В доме вода проходит только через настенное устройство для управления встроенным автоматическим выключателем. Таким образом, Multimat работает как система бытового водоснабжения с дождевой водой, с постоянным давлением и стабильной работой.
...или подпиточной воды
с водопроводной водой
MULTIMAT в режиме подпитки:
Сетевая вода поступает из дождеприемника в цистерну и оттуда перекачивается к потребителям.
для дождевой воды из
из цистерны...

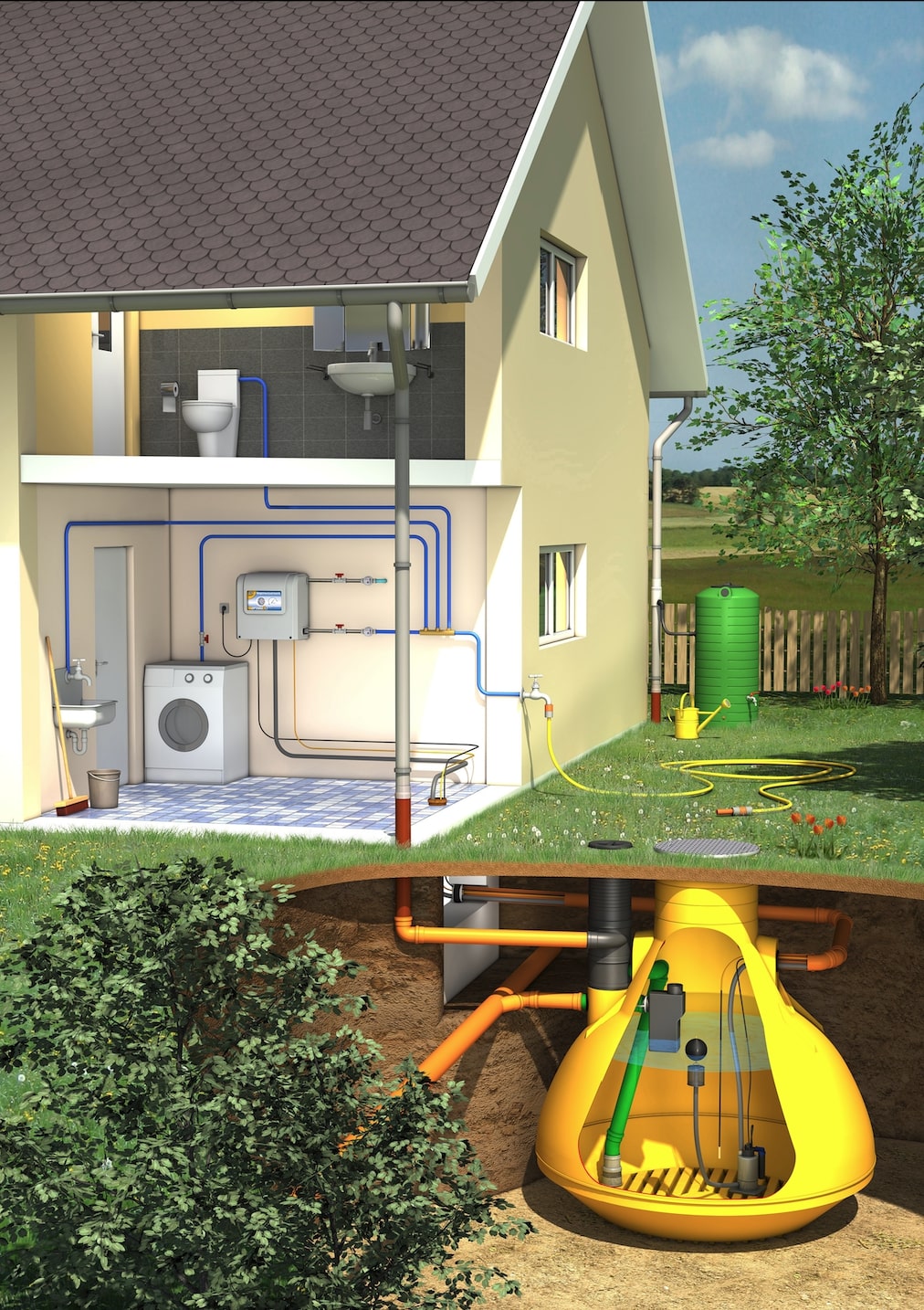

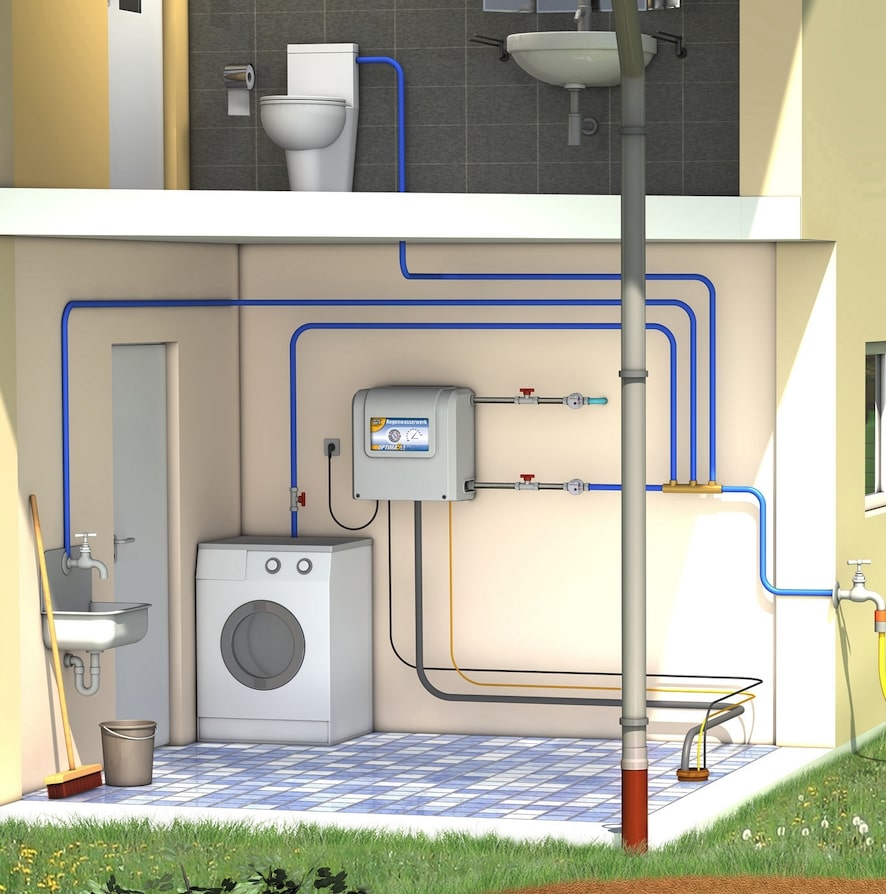

OPTIMA в режиме дождевой воды: Подающий насос транспортирует дождевую воду из цистерны в настенный блок, откуда она под дополнительным давлением подается к потребителям.
Водосточная установка Optima работает в режиме дождевой воды с двумя напорными насосами одновременно, обеспечивая особенно стабильное давление в сети. Подающий насос в цистерне транспортирует воду из накопительного бака к настенному блоку в доме и действует как нагнетательный насос. Это позволяет даже компенсировать любые неполадки, вызванные воздушными карманами в водозаборе.
В настенный блок встроен второй напорный насос, который подает воду - либо дождевую из цистерны, либо, при необходимости, городскую водопроводную воду - потребителям под постоянным давлением. Благодаря такому разделению задач по перекачке воды и резервированию насосов, Optima особенно устойчива в качестве бытовой установки для дождевой воды и подходит для применения в условиях повышенных требований к удобству и постоянству давления.
...или для долива
водопроводной водой
OPTIMA в режиме подпитки:
Водопроводная вода подается из буферной емкости в настенном приборе к потребителям.
Для дождевой воды из
из цистерны...
OptimaPLUS в режиме дождевой воды:
Дождевая вода перекачивается непосредственно из цистерны к потребителям.

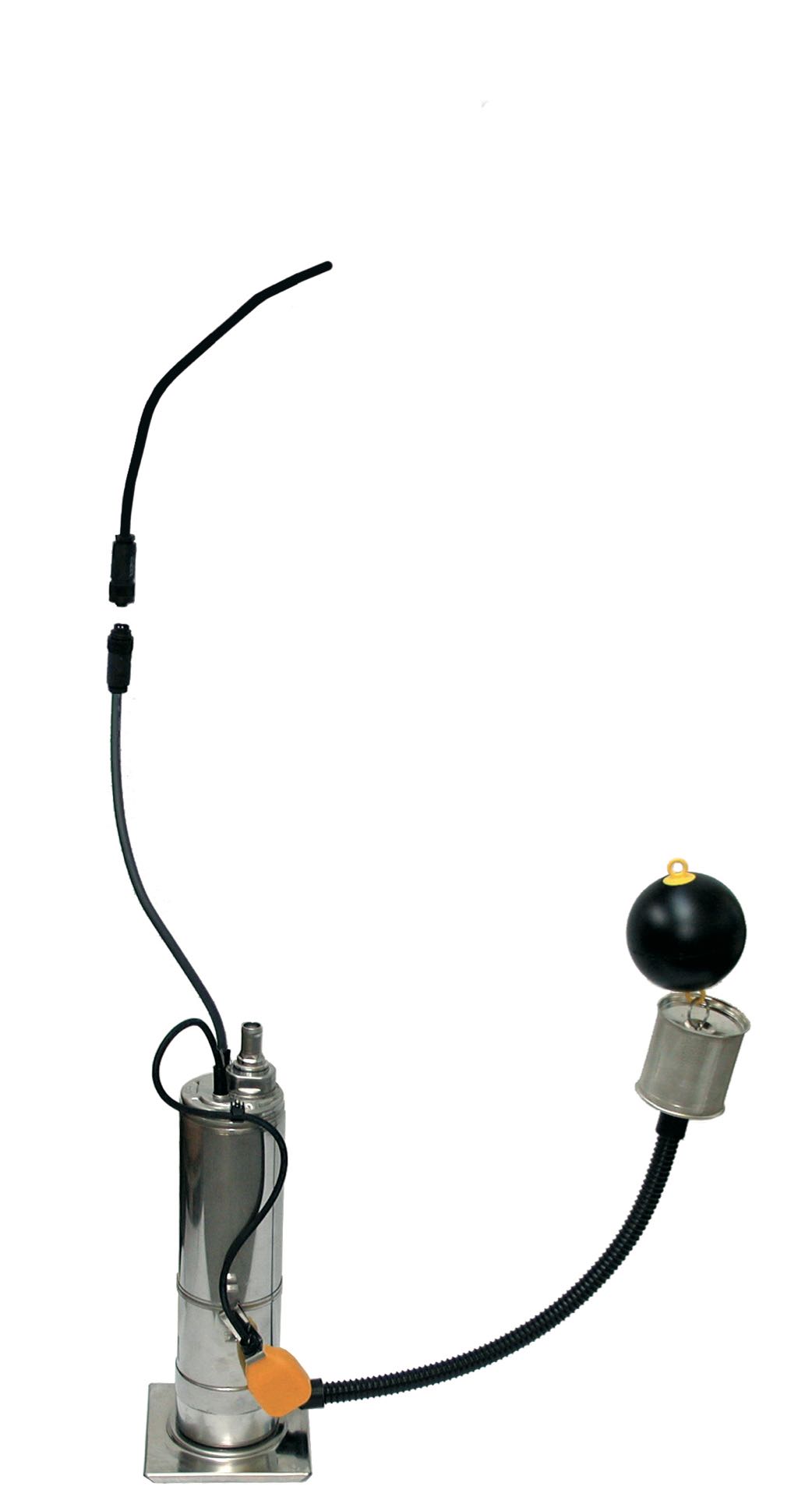

Установка дождевой воды OptimaPLUS также оснащена двумя насосами, но в каждый момент времени работает только один из них. В режиме дождевой воды только особенно мощный насос для бачка перекачивает дождевую воду непосредственно к потребителям. В этом режиме вода проходит через настенный блок только для управления встроенным автоматическим выключателем.
В автоматическом режиме подпитки напорный насос, установленный в настенном устройстве, подает воду потребителям. Он перекачивает водопроводную воду из встроенного буферного бака объемом 9 литров непосредственно в сеть бытового водоснабжения. Таким образом, два насоса в бачке и настенном устройстве работают независимо друг от друга. Водосточная установка OptimaPLUS работает полностью автоматически, но при необходимости ее можно переключить вручную между работой с дождевой водой и пополнением запасов питьевой воды. Она подходит для больших расстояний - до 50 метров.
...или для долива
водопроводной водой
OptimaPLUS в режиме подпитки:
Водопроводная вода подается из буферной емкости в настенном приборе к потребителям.
Для дождевой воды из
из цистерны...

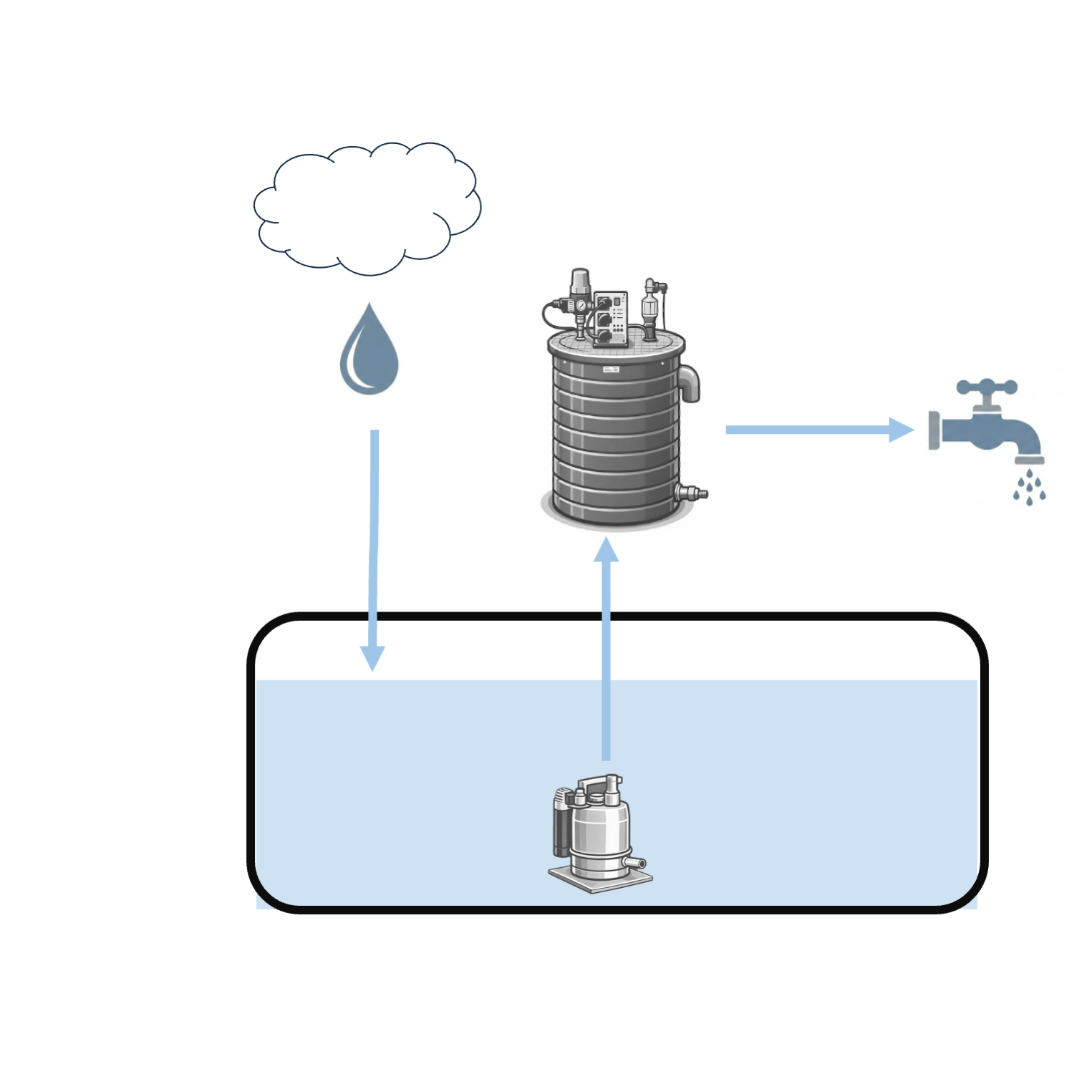

MAXIMA в режиме дождевой воды:
Дождевая вода перекачивается из цистерны в большой буферный резервуар. Отдельно контролируемая, она транспортируется оттуда к потребителям.
Водосточная установка Maxima отличается большим буферным баком с независимым точным управлением. В зависимости от уровня наполнения бачка и буферной емкости оба насоса - загрузочный в бачке и мощный погружной в буферной емкости - включаются независимо друг от друга. Это позволяет гибко адаптировать систему водоснабжения к изменяющимся условиям эксплуатации.
В режиме дождевой воды буферная емкость заполняется дождевой водой с помощью загрузочного насоса в бачке. Если запас воды в бачке недостаточен, буферная емкость автоматически пополняется водопроводной водой из сети общественного водоснабжения. В обоих режимах работы потребители получают воду исключительно из буферной емкости. Мощный питательный насос обеспечивает постоянное давление в системе, благодаря чему Maxima может надежно снабжать водой большие здания, коммерческие системы или до восьми домов. Это делает систему особенно подходящей для приложений с высокими требованиями к мощности централизованной системы дождевой воды.
...или для долива
водопроводной водой
MAXIMA в режиме подпитки:
Вода перекачивается из буферной емкости к потребителям.
Преимущества водосточных установок WISY
Продуманная технология системы для надежного водоснабжения
Водосточные установки WISY разработаны как полностью интегрированные системы водоснабжения и выполняют все основные функции по использованию дождевой воды в одном устройстве. Они обеспечивают надежное водоснабжение, независимо от того, достаточно ли дождевой воды в бачке или приходится использовать водопроводную воду.
Автоматическое переключение между дождевой и питьевой водой обеспечивает бесперебойное снабжение подключенных потребителей. Система управления работает в соответствии с потребностями и запускает насосы только тогда, когда вода действительно забирается. Это снижает потребление энергии и защищает технологию системы.
Еще одно преимущество - стандартизированная конструкция подпитки питьевой воды. Все системы работают со свободным выходом и буфером для подпитки, что обеспечивает надежное разделение между сетью питьевой воды и системой дождевой воды. В зависимости от модели подпиточная вода подается через настенный блок, отдельный буферный бак или непосредственно через бачок.
Благодаря различным концепциям насосов водосточные установки могут быть точно адаптированы к конкретным условиям применения - от компактных систем для одноквартирных домов до высокопроизводительных решений для многоквартирных домов, коммерческих и промышленных объектов. Модульные системы обеспечивают стабильные условия давления, бесшумную работу и высокую эксплуатационную надежность на протяжении многих лет.
Энергоэффективность
через ZETA 02
Все дождеприемники WISY обеспечивают автоматическое пополнение водопроводной воды с учетом потребностей, так что бесперебойное водоснабжение всегда гарантировано без вашего вмешательства. Все устройства подпитки соответствуют стандартам и поэтому полностью отвечают требованиям Постановления о питьевой воде.
Благодаря автоматическому выключателю ZETA 02, встроенному во все устройства, водосточные установки потребляют всего 0,2 Вт в режиме ожидания, что на 97 % экономичнее традиционных систем. Это позволяет экономить ценный ресурс - воду, а также является энергоэффективным.
Установка и требования
Основы безопасной и надежной эксплуатации
Для надежной работы дождеприемника необходимо соблюсти ряд основных требований к монтажу. К ним относятся, в частности, расположение компонентов, трубопровод между бачком и зданием и интеграция во внутреннюю сеть водоснабжения здания.

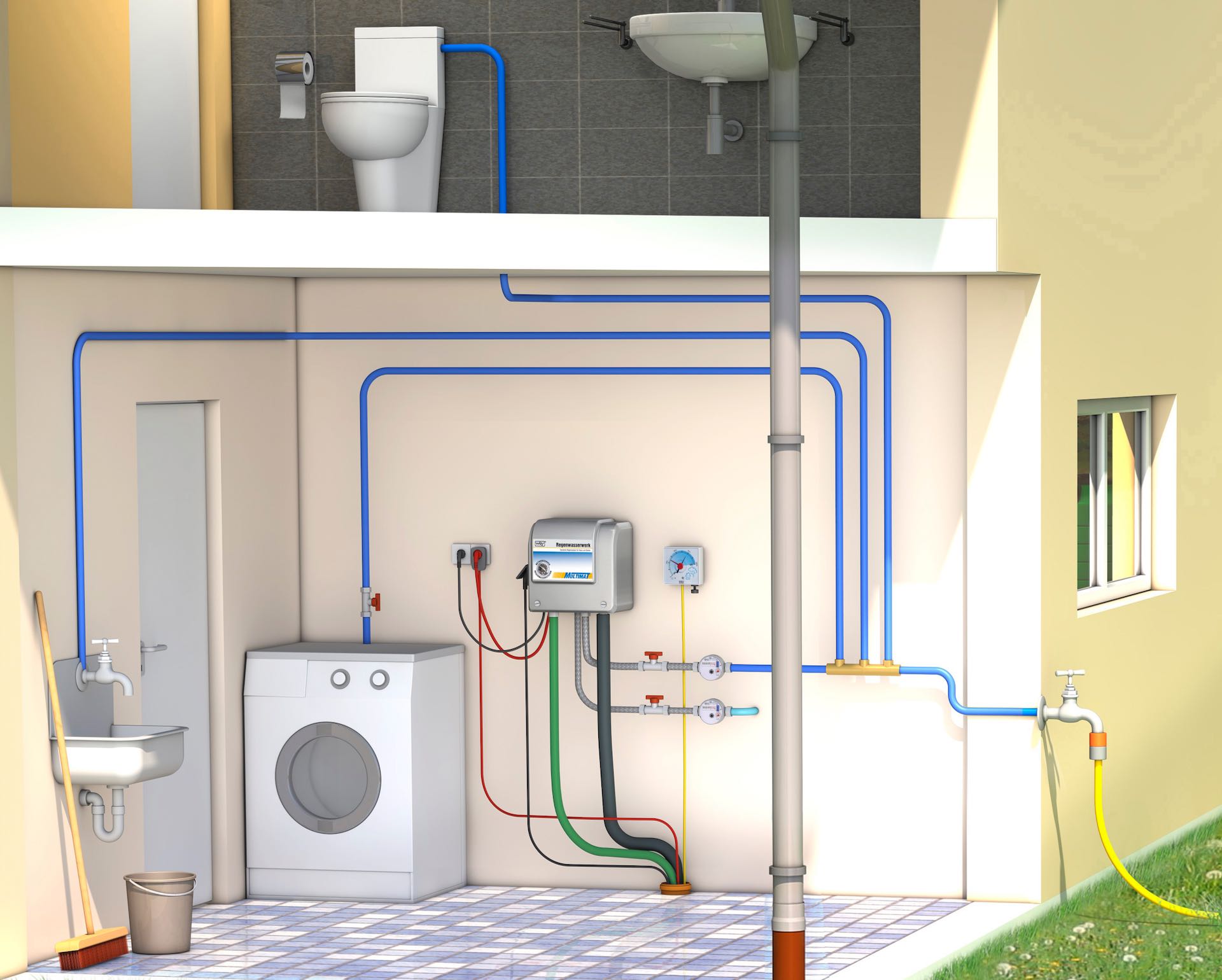

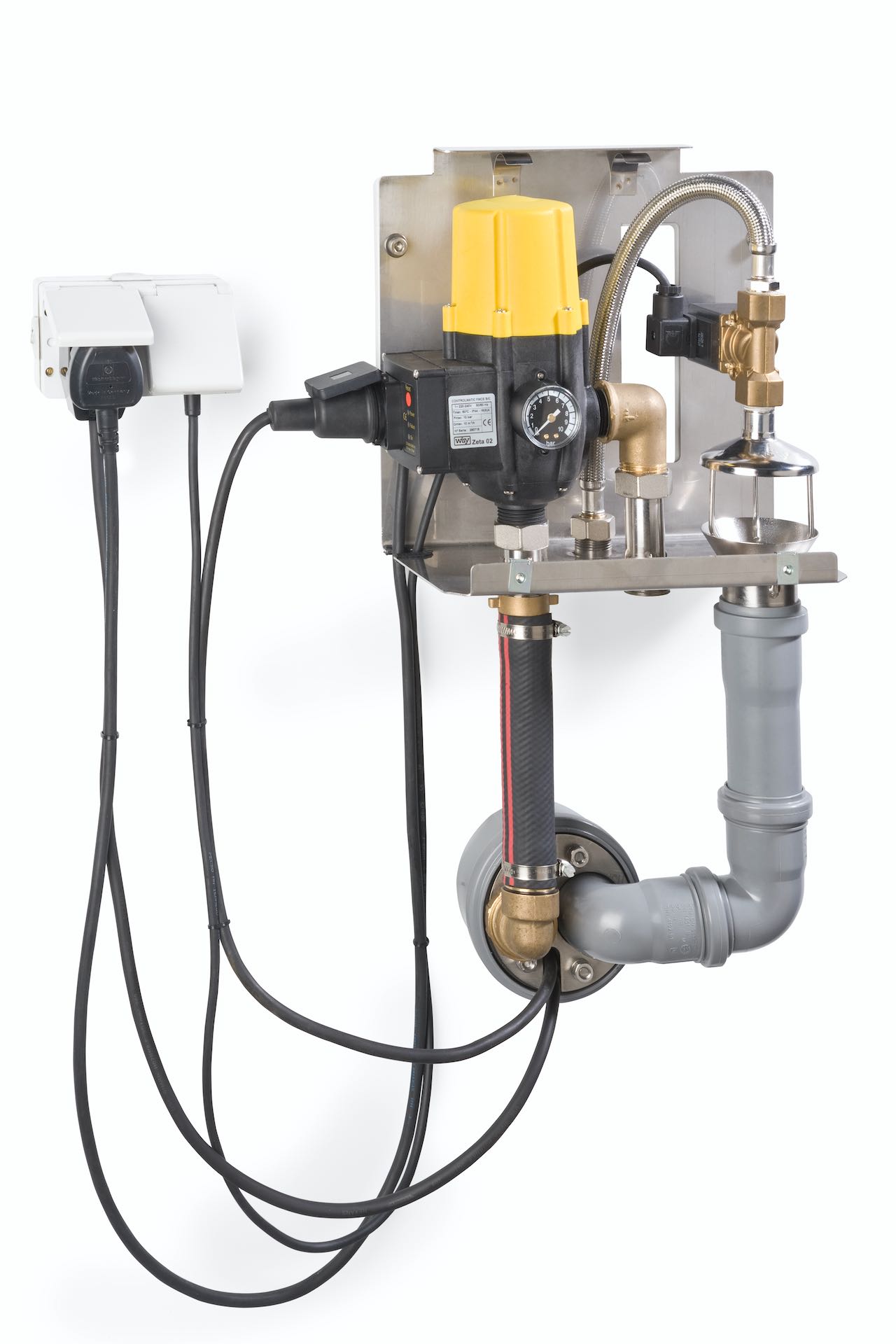

В зависимости от системы, установка производится как настенный прибор в здании или как отдельно стоящий прибор. Настенные приборы, такие как Multimat, Sigma, Optima и Optima Plus, обычно устанавливаются в подвале или в подсобном помещении. Необходимо позаботиться о легкодоступном месте, чтобы можно было легко проводить техническое обслуживание и сервис. Система Maxima устанавливается как отдельно стоящее устройство и занимает соответственно большую площадь, но имеет большой буферный резервуар для больших объемов подачи.

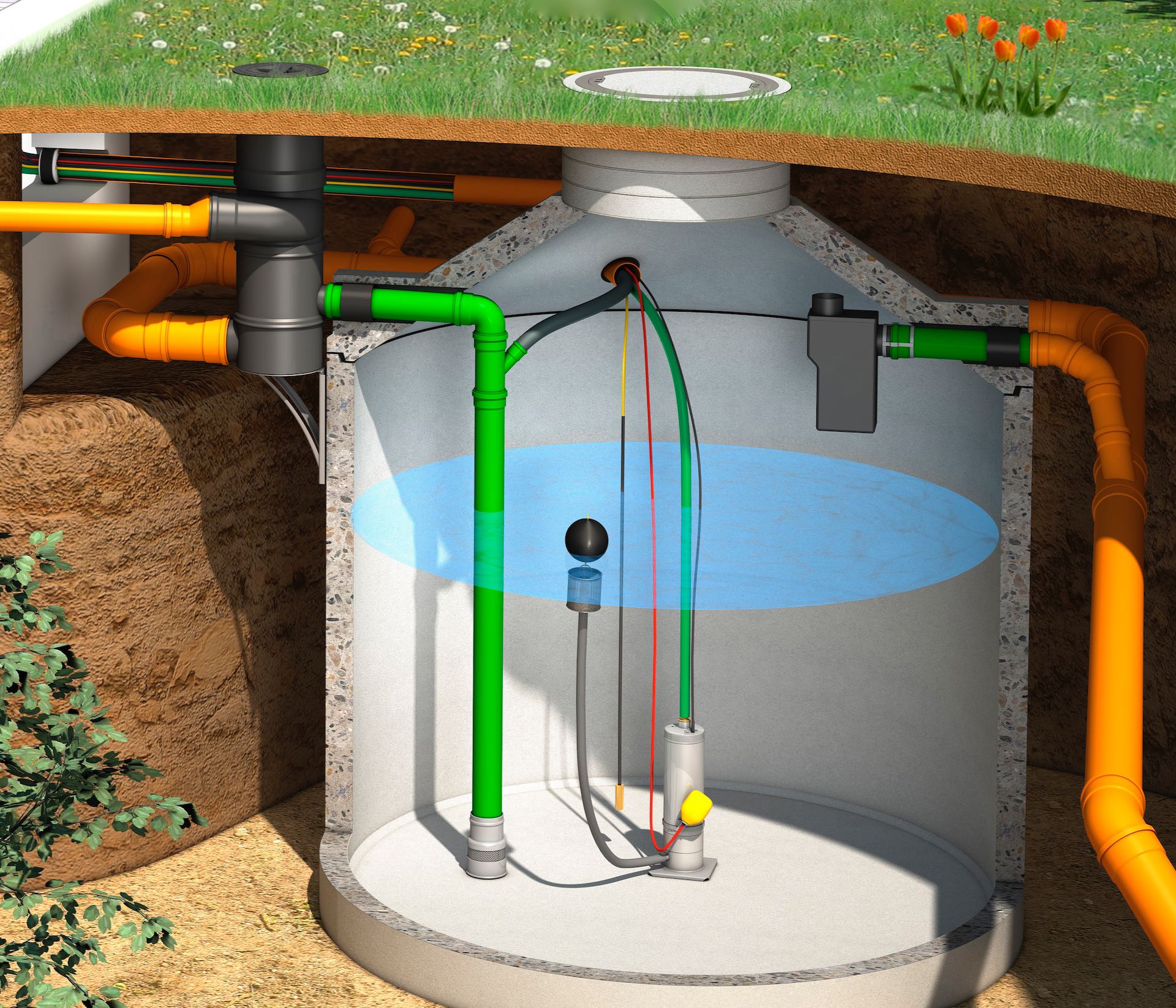

Соединение между бачком и дождеприемником осуществляется через всасывающий или напорный трубопровод в технической трубе, в зависимости от концепции насоса. При проектировании системы важную роль играют расстояние и перепад высот между цистерной и зданием. Пополнение запасов питьевой воды всегда осуществляется в соответствии со стандартами через свободный выход, либо в настенном, либо в отдельно стоящем устройстве, либо - в случае с Multimat - через сам бачок.
Для безопасной эксплуатации требуется профессиональный монтаж электрических соединений, а также устройств управления и безопасности.
Все дождеприемники
от WISY

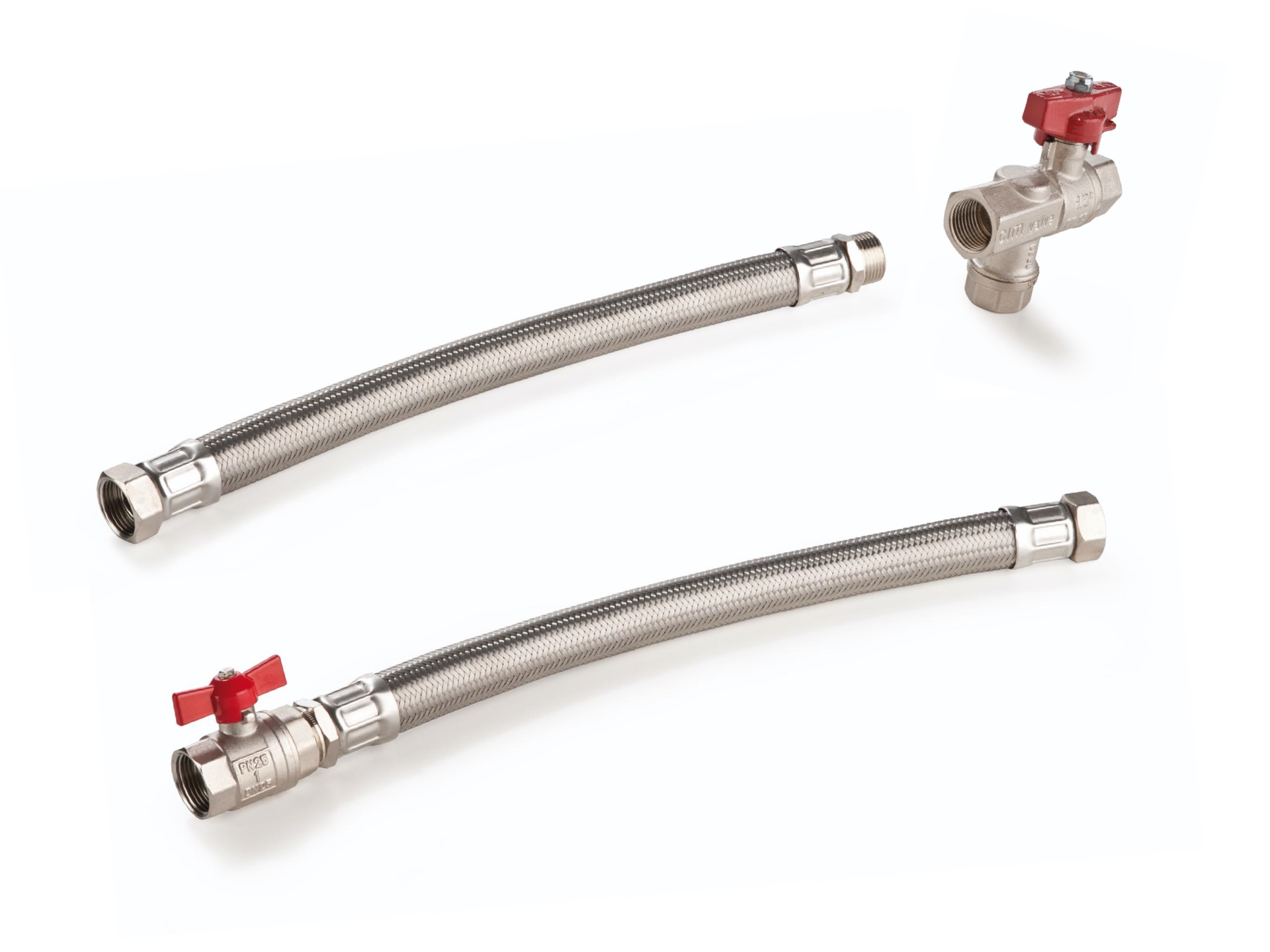

Подходящие аксессуары
для наших водосточных установок
Подберите подходящий водосточный агрегат
Индивидуальный дизайн для вашего проекта
Будь то отдельный дом, многоквартирный дом или коммерческое использование - мы поможем вам с техническим проектированием и выбором подходящей системы.
