A ciszterna telepítése - amit tudnia kell
Ön az esővízgyűjtő rendszer mellett döntött, és most szeretné felszerelni a ciszternát. Felmerül a kérdés, hogy mit kell figyelembe venni a telepítés során annak érdekében, hogy a ciszterna megfelelően betöltse a funkcióját, és hogy a ciszterna telepítéséhez szükség van-e engedélyre. Az alábbi cikkben összefoglaltuk az Ön számára a legfontosabb pontokat.
Be tudom-e szerelni a ciszternát magam?
A ciszternát saját maga is beszerelheti, különösen a kisebb rendszerek esetében, amelyeket például csak kerti öntözésre szántak, feltéve, hogy egy kicsit is ért a barkácsoláshoz. Nagyobb rendszerek esetében, vagy ha az esővizet a háztartásban kívánja felhasználni, általában ajánlatos ezt a munkát szakemberrel elvégeztetni. Ez lehet egy helyi építési vagy mélyépítési vállalkozó, vagy egy kert- és kertépítési vállalkozó. Ez biztosítja, hogy a ciszternát helyesen és a szabványoknak megfelelően szereljék fel. A szivattyúk és a rendszertechnika telepítését végző vízvezeték-szerelő támogatja Önt a ciszterna vagy a teljes esővíz-hasznosító rendszer igény szerinti tervezésében és kivitelezésében.
Mit jelent az előkészítés és a tervezés?
A megfelelő ciszterna kiválasztása
Mielőtt helyesen beszerelné a ciszternát, először ki kell választania a megfelelőt. A ciszternák mind kialakításuk, mind a felhasznált anyag tekintetében különböznek egymástól. Mindenféle formában és méretben kaphatók: 1000 litertől 65 000 literig, sekély tartályként vagy kerek földalatti tartályként, komplett esővízkészletben vagy külön-külön, acél, beton vagy műanyag ciszternaként."Ciszternák az esővíz felhasználásához "című cikkünkben további információkat talál a különböző ciszternatípusokról.
A ciszternaformáját és anyagát elsősorban a követelmények és a helyi viszonyok határozzák meg. A megközelíthetőség, a rendelkezésre álló hely és a kívánt csatlakozási irány mellett a meglévő talajvízszint is fontos tényező a megfelelő ciszterna kiválasztásában.
Megközelíthetőség és vezethetőség

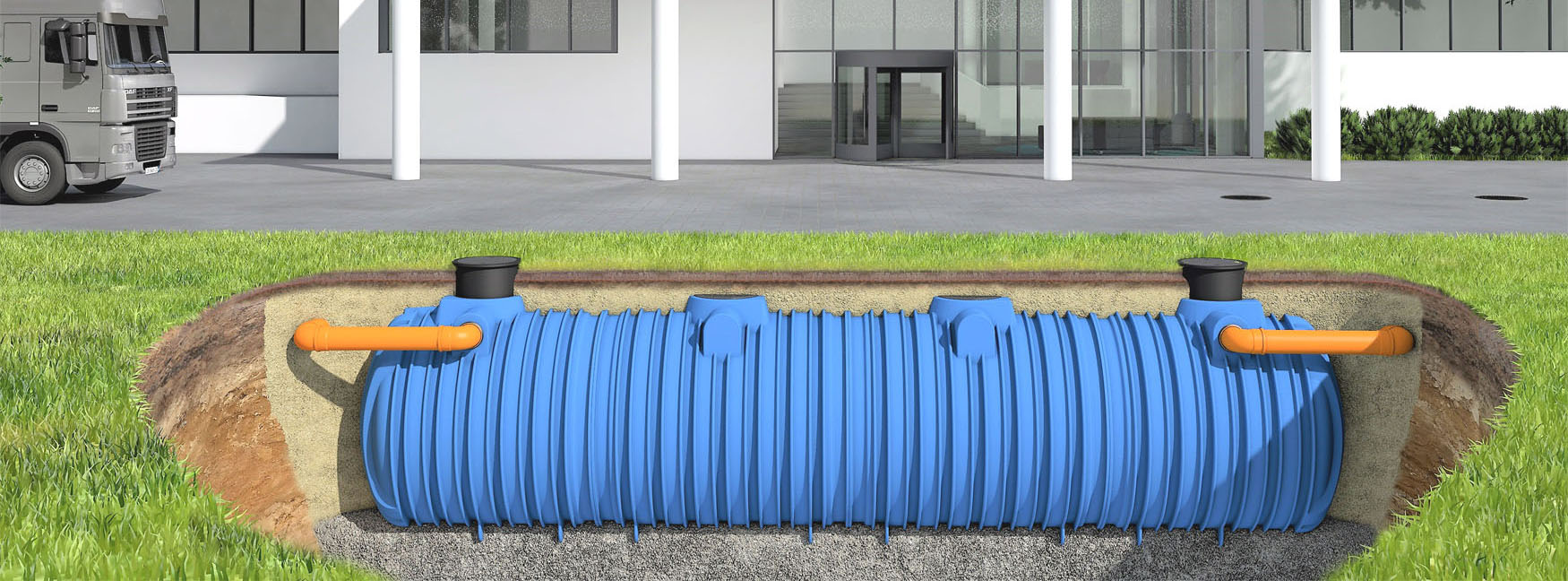

Előre át kell gondolnia, hogy hol helyezi el a ciszternát. Ha a telepített ciszterna területére - pl. a kertben - csak emberek lépnek be, akkor egy járható ciszterna tökéletesen megfelel. Ha azonban a ciszternát nagy forgalmú területen kell elhelyezni, akkor a gyártó előírásai szerint, szükség szerint személygépkocsi- vagy akár teherautó-terhelésre kell tervezni, és szakszerűen kell beépíteni.
A ciszterna méretének kiszámítása
A megfelelő ciszterna kiválasztásához meg kell határoznia a ciszterna szükséges méretét. Az esővízhozam és -igény meghatározására vonatkozó utasításokat a "A ciszterna méretének kiszámítása" című cikkünkben talál.
Regisztrálja a ciszternát a hatóságoknál
" Be kell-e jelentenem a ciszternámat? Szükséges-e engedélyeztetni az esővíztartályomat?" E kérdések tisztázása érdekében a ciszterna telepítése előtt ellenőrizze, hogy szüksége van-e engedélyre. Ehhez egyszerűen kérdezze meg a helyi önkormányzatot a helyi szabályokról és előírásokról. Mivel ezek helytől függően változhatnak, nem lehet általános érvényű kijelentést tenni erről.
Általában azonban a tisztán kerti öntözésre szolgáló esővízgyűjtő ciszternák Németországban nem engedélykötelesek, kivéve, ha közcélú funkciót, például vízvisszatartást látnak el. A kisebb ciszternákat csak az illetékes vízügyi hatóságnál kell bejelenteni. Arról azonban magának kell meggyőződnie, hogy az esővíz házon belüli felhasználásakor az ivóvízvezetékek és a használati vízvezetékek között egyértelmű elválasztás szükséges. A helyi előírásoktólfüggően a helyi egészségügyi hatóságnál történő regisztrációra lehet szükség.
A pontos követelmények és eljárások önkormányzatonként eltérőek, ezért azokat helyben kell megbeszélni. Azonban még ha a legtöbb esetben nem is kell regisztráltatnia magát, érdemes lehet felvenni a kapcsolatot a helyi hatósággal - sok város és önkormányzat ma már támogatja a ciszternák használatát, például azzal, hogy mentesíti Önt az esővízdíj alól, vagy támogatja a ciszternákat.
Hogyan válasszam ki a megfelelő helyszínt?
Alapvető fontosságú, hogy a ciszterna telepítési helyét gondosan, a helyi viszonyoknak megfelelően válasszuk ki. A ciszterna és a lefolyócső közötti vízvezetékeket a lehető legrövidebb útvonalon kell lefektetni, bár bizonyos távolságot be kell tartani az épületektől. Ezenkívül a talajnak elég stabilnak kell lennie ahhoz, hogy a ciszterna súlyát sok éven át süllyedés nélkül elbírja. Függetlenül attól, hogy műanyag vagy beton ciszterna mellett döntött, a talajvízszintet is figyelembe kell venni.
Távolság az épületektől
A ciszternának bizonyos távolságra kell lennie a házától, amit a tervezés során figyelembe kell venni. Csak így biztosítható a ciszterna biztonságos csatlakoztatása. Ökölszabályként az épületektől való minimális távolságnak körülbelül a tartály szélességének kell lennie. Ha a ciszterna lejtőre kerül, ellenőrizze, hogy a lejtő és a ciszterna közé kell-e támfalat építeni, hogy megvédje a ciszternát a lejtő nyomásától.
Figyelje meg a talajvízszintet
A talajvízszint fontos szempont, amelyet figyelembe kell venni, amikor a ciszternát a talajba telepítjük. Az ábrán jól látható, hogy a talajvízszint az esővíztároló tartály alatt van. Ha a vízszint emelkedik, felhajtóerő keletkezik, mint egy úszó test esetében. A legrosszabb esetben a ciszterna lebeghet, vagy alulról benyomható egy műanyag ciszterna.
Ha azonban magasabb a talajvízszint, ez nem zárja ki a ciszterna beépítését. Erre különböző megoldások léteznek: Először is, műanyag helyett választhat beton ciszternát, mivel a beton ellenáll a talajvíz nyomásának. Arra azonban ügyelni kell, hogy az üres ciszterna és a rajta lévő talaj nehezebb legyen, mint a víz felhajtóereje. Alternatív megoldásként lehetőség van szilárd beton alaplemezt önteni a talajra, és a tárolótartályt acélpántokkal biztonságosan megtámasztani. Egy másik alternatíva azok a tartályok, amelyeket úgy építettek, hogy még a talajvízben is megállják a helyüket.
A cső meredeksége 1
A lefolyócsőből a ciszternába vezető csővezetéknek mindig legalább 1%-os lejtéssel kell rendelkeznie, hogy az esővíz a gravitációnak köszönhetően magától el tudjon folyni. Minél nagyobb a távolság az épülettől, annál mélyebbre kell telepíteni a ciszternát. Az 1 %-os lejtés azt jelenti, hogy 10 méteres csőhossz esetén a beépítési mélység 10 cm-rel csökken. Ezt figyelembe kell venni, különösen magas talajvízszint esetén.
A ciszterna csatlakozási irányának meghatározása
A ciszterna beépítésének tervezésekor fontos, hogy előre meghatározzuk a ciszterna helyes csatlakozási irányát. A ciszterna túlfolyójának be- és kivezető csöveit már részletesen meg kell terveznie. Sok esővízgyűjtő ciszterna alapfelszereltségként három csatlakozóval van ellátva a beömlő és a műszaki csőhöz (a két felső csatlakozó), valamint egy alul elhelyezkedő nyílással a ciszterna túlfolyását biztosító eszköz számára. Ha a WISY túlfolyószifont használják a ciszterna túlfolyásához , a visszavezetés elleni védelem és a kisállatok elleni védelem beépítésre kerül. A csatlakozások pontos helyét az adott ciszterna műszaki adatlapja tartalmazza.
A ciszterna földbe helyezése 7 lépésben
1. lépés: A ciszterna szállítása
A tervezés befejeződött, és most már szeretné felszerelni az esővízgyűjtő ciszternát. Ne feledje, hogy bár a legtöbb gyártó házhoz szállítja a ciszternát, a műanyag ciszternákat gyakran kirakodás nélkül szállítják. Ez azt jelenti, hogy a helyszínen megfelelő rakodóeszközre lesz szüksége. Ez lehet egy mini kotrógép, kerekes rakodó vagy targonca, vagy 2-4 erős ember a kisebb műanyag ciszternák esetében. Ez tehát különösen akkor fontos, ha a ciszternát saját maga szereli fel. A beton ciszternákat gyakran közvetlenül a teherautóról helyezik az előkészített ásatási gödörbe. Beszéljen erről a kereskedővel. Ha a betonciszternát az építőmérnöktől vásárolja meg, ő gondoskodik a szállításról és a telepítésről is.
2. lépés: A ciszterna gödrének kiásása
Ahhoz, hogy a ciszternát a földbe helyezhessük, a telepítés helyszínén megfelelő méretű gödröt kell ásni. Míg kisebb ciszternák esetében ez kézzel még megoldható, nagyobb ciszternák esetében (mini) kotrógépet kell használni. Ez szintén segít a ciszterna beszerelésében. Figyeljen az épületektől való minimális távolságra és a fagy elleni védelem érdekében kellően nagy beépítési mélységre vagy fedésre. Ezenkívül az aljzatot stabilizálni kell, és egy - általában kavicsból készült - alapréteget kell lerakni. A legegyszerűbb, ha követi a gyártó utasításait, és nem tér el tőlük.
3. lépés: A műanyag tartály behelyezése
A ciszternát most már be lehet helyezni a gödörbe. A kisebb műanyag víztartályokat két vagy négy ember két, a tartály alá vezetett kötél segítségével engedheti le a gödörbe. A nagyobb ciszternákat vagy betonciszternákat kotrógép segítségével vagy közvetlenül a szállítójárműből szerelik be. A függesztőkábelek rögzítéséhez szükséges fűzőlyukakat a legtöbb gyártó már eleve biztosítja a tartályon.
4. lépés: Telepítse és csatlakoztassa a szűrőt és a szivattyút a tartályba.
Hacsak nem egy komplett, csatlakoztatásra kész ciszternakészletet választott, akkor most a tartályon belüli szerelési munkálatok következnek. A belső csövek, a nyugodt bemenet, a túlfolyószifon és szükség esetén a pótlólánc vagy más rendszertechnika beszerelése megtörténik. A belső esővízszűrők most kerülnek beépítésre. Ha vortex finomszűrőt használ, akkor ezt a ciszternán kívül helyezzük el, és csak a 6. lépésben a csővezetékekkel együtt szereljük be .
A szivattyút most már szintén a ciszternába szerelik be. Ha van szivattyúja, például kerti öntözéshez, mint például a Beta merülő kerti szivattyú, akkor a szivattyú közvetlenül a ciszternába van beépítve. Az önfelszívó szivattyúk, mint például az AspriPlus szívó- és nyomószivattyú, ezzel szemben a ciszternán kívül, az épületben kerülnek elhelyezésre. Üzembe helyezéskor ügyeljen arra, hogy a szivattyú és a csővezetékek szellőztetve legyenek. Hogy ez hogyan működik, arról itt tájékozódhat.
5. lépés: Visszatöltés a csőcsatlakozásokig
Mielőtt az ásatási gödröt kaviccsal feltöltené, a műanyag ciszternákat szakaszosan kell feltölteni vízzel. A pontos eljárást lásd a gyártó utasításaiban. Ez biztosítja a szükséges stabilitást és megakadályozza a tartály deformálódását. A kavicsot a csőcsatlakozásokig rétegesen kell feltölteni.
lépés: A csőcsatlakozások és a műszaki vezetékek lefektetése
A következő lépésben a ciszternához csatlakoztatjuk az esővíz-bemenethez és a szennyvízcsatorna-elvezetéshez tartozó csöveket. A kábeleket és a műszaki vezetékeket üres vezetékbe kell fektetni. Az üres csővezetéket vízzáró módon kell az épületbe bevezetni, pl. egy WISY falicsatorna segítségével.
7. lépés: A telepítés működésének ellenőrzése
A ciszterna most már a földbe van telepítve, és készen áll az esővíz hasznosítására. A rendszeres üzembe helyezés előtt ellenőrizni kell a rendszer működését. Az első lépés annak vizsgálata, hogy az esővíz megfelelően áramlik-e a rendszerbe. Ehhez egy kerti slagot helyezhet az ereszcsatornába, hogy szimuláljon egy esőzuhanyt.
Ezután ellenőrizze, hogy minden alkatrész, például az esővízszűrő, a nyugodt beömlő és a túlfolyószifon megfelelően működik-e. Győződjön meg arról, hogy az esővíz a maximális töltöttségi szintnél a csatornán keresztül az előírt módon folyik le. Van egy úszókapcsoló a szárazonfutás elleni védelemhez vagy a utántöltés > a szivattyún vagy egy esővíz egység a rendszer vezérlésére telepített rendszer, akkor tesztelje ezen alkatrészek teljes működőképességét is.
Ha minden az Ön megelégedéséreműködik , a ciszternát teljesen feltöltheti kaviccsal, és a talajréteggel befedheti.
Ezzel befejeződik a rendszer telepítése. Mostantól átállhat a normál üzemmódra, és az esővizet számos felhasználási célra felhasználhatja. Itt megtudhatja, hogy pontosan mire használhatja fel az összegyűjtött esővizet.
Szakszerű ciszterna telepítése
Annak érdekében, hogy a ciszternát szakszerűen és az Ön számára kevés erőfeszítéssel telepítsék, a telepítést egy mélyépítő vagy kert- és tájépítészeti céggel is elvégeztetheti. A vízvezeték-szerelője ekkor a megfelelő kapcsolattartó a szivattyú vagy az esővízegység beszereléséhez.
De mennyibe kerül egy ciszterna beszerelése? Ez nagymértékben függ az Ön rendszerének méreteitől és felszereltségétől, és nem lehet általánosságban válaszolni. Például Ha egy komplett ciszternakészletet választ, elkerülheti a ciszternán belüli szerelési munkálatokat, és esetleg csökkentheti a költségeket. Továbbá, ha az esővizet csak a kertben és nem a háztartásban kívánja felhasználni, akkor a szerelési munkálatok mennyisége némileg csökkenthető - bár így is jelentősen kevesebb ivóvizet takaríthat meg.
Tippünk: Egyszerűen vegye fel a kapcsolatot a helyi szakemberrel, és érdeklődjön a ciszterna beépítésének költségeiről, minden kötelezettség nélkül. Ők nemcsak a tervezésben, hanem a rendszer szakszerű telepítésében is segítenek Önnek, hogy hosszú távon élvezhesse az esővíz használatát.
