Sistemas de agua de lluvia para cisternas
Suministro de agua ininterrumpido y normalizado
Las unidades de agua de lluvia WISY garantizan un suministro de agua normalizado e ininterrumpido, controlado automáticamente, para el hogar, el jardín o la empresa. Una unidad de agua de lluvia es como una unidad de agua potable doméstica con una opción de conexión adicional para el agua de lluvia.
Más información
¿Qué es una
unidad de aguas pluviales?
Una unidad de aguas pluviales extrae agua de la cisterna y la introduce a presión en la red de tuberías de aguas pluviales, de modo que en todo momento se disponga de agua de proceso limpia, de forma totalmente automática y en segundo plano.
Cuando el inodoro tira de la cadena, por ejemplo, la unidad de aguas pluviales se encarga de que la cisterna se llene como de costumbre. Al mismo tiempo, controla todo el sistema de aguas pluviales, supervisa el nivel de llenado del tanque de almacenamiento y cambia automáticamente al suministro de agua del grifo municipal si no llueve lo suficiente. Esto garantiza un suministro fiable de agua del depósito de agua de lluvia en todo momento.
Función del control
control automático del agua de lluvia
Una unidad de aguas pluviales bombea el agua de la cisterna, genera la presión de línea necesaria para los consumidores y cambia automáticamente al suministro público de agua cuando es necesario. En cuanto se abre un punto de toma, el sistema de control reconoce la caída de presión y pone en marcha la bomba. Si todas las tomas están cerradas, el sistema detecta la interrupción del caudal y detiene el funcionamiento de la bomba para ahorrar energía.
Al mismo tiempo, la unidad de aguas pluviales controla el nivel de llenado del depósito de almacenamiento y utiliza la salida libre integrada para garantizar la reposición de agua conforme a las normas en caso de escasez de agua. De este modo, toda la tecnología de aguas pluviales funciona de forma totalmente automática y suministra continuamente agua de servicio a la casa y al jardín.
Tampón de reposición de agua potable normalizado
¿Para qué sirve un tampón de reposición?
Para la reposición de agua potable, una instalación de aguas pluviales funciona siempre con un depósito de inercia o de reposición. Sólo así es posible realizar la salida libre exigida por las normas, que garantiza una separación segura entre la instalación de agua potable y la de agua de lluvia. El agua del grifo no se introduce directamente en la red de suministro, sino que primero se almacena temporalmente.
Este tampón de reposición está diseñado de forma diferente en función del sistema: En los sistemas de aguas pluviales Sigma, Optima y Optima Plus, el depósito de inercia se encuentra en la unidad mural situada en el interior del edificio. En el sistema de alto rendimiento Maxima, un gran depósito de inercia en la unidad montada en el suelo asume esta función. Con el Multimat, el t se utiliza para que la cisterna se reponga de forma estandarizada y fiable. En todos los casos, el tampón de reposición garantiza que el suministro sea estandarizado, higiénico y fiable.
¿Qué unidad de aguas pluviales
se adapta a mis necesidades?
Aunque todos los sistemas de aguas pluviales se basan esencialmente en los mismos componentes, existen requisitos individuales. WISY ofrece una unidad de aguas pluviales personalizada para cada situación, ya sean viviendas unifamiliares o bloques de apartamentos, edificios comerciales o industriales, instalaciones deportivas o instituciones públicas.
Selección
la unidad de aguas pluviales adecuada
La selección del sistema adecuado depende, entre otras cosas, de la presión necesaria del sistema, el caudal deseado y la distancia y diferencia de altura entre la cisterna, la unidad montada en la pared y los puntos de extracción.
WISY ofrece unidades de agua de lluvia que bombean el agua directamente desde la cisterna mediante una bomba de presión sumergible (Multimat) o en las que se instala una bomba autocebante en la unidad montada en la pared (Sigma). También está disponible una combinación de ambos principios, por ejemplo para grandes distancias y diferencias de altura entre la cisterna y el edificio (Optima y OptimaPlus). Si se requiere una capacidad de suministro especialmente alta, se utiliza la unidad de aguas pluviales Maxima, que puede abastecer a varios hogares y también se utiliza en la industria y el comercio.
Orientación según
Tipo de edificio y requisitos
Casa unifamiliar clásica
Recomendación: SIGMA
Ideal para distancias cortas entre la cisterna y el cuarto de instalaciones. La bomba instalada en la vivienda facilita la instalación y el mantenimiento.
Casa sin sótano
Recomendación: MULTIMAT
Aparato compacto montado en la pared que ocupa un espacio mínimo en el edificio. La potente bomba de cisterna garantiza un funcionamiento especialmente silencioso en la vivienda.
Más comodidad y presión estable
Recomendación: OPTIMA
Sistema de dos bombas para condiciones de presión constante con varios puntos de toma. Convenientemente adecuado para una o dos unidades residenciales.
Mayor seguridad y mayor distancia
Recomendación: OptimaPLUS
Las bombas autónomas aumentan la fiabilidad. Adecuadas para distancias mayores entre la cisterna y el edificio.
Bloque de apartamentos o negocio
Recomendación: MAXIMA
Gran cilindro amortiguador con su propia unidad de control. Diseñado para hasta ocho unidades residenciales o aplicaciones comerciales.
Ámbitos de aplicación
Comparación de unidades de aguas pluviales
Sigma
Bomba accesible
Al producto
La bomba Sigma es adecuada para viviendas unifamiliares en las que sólo es necesario salvar pequeñas diferencias de altura o distancias cortas entre la cisterna y la unidad montada en la pared. La bomba instalada en la casa facilita el acceso al sistema para su instalación y mantenimiento.
Multimat
Funcionamiento compacto y silencioso
Al producto
La unidad de aguas pluviales Multimat está diseñada para viviendas unifamiliares sin sótano. La unidad compacta montada en la pared ocupa muy poco espacio en la casa, mientras que la potente bomba de la cisterna garantiza un funcionamiento muy silencioso. El agua se bombea íntegramente desde la cisterna.
Óptima
Confort y presión
Al producto
La cisterna Optima es adecuada para hogares con mayores necesidades de confort. Gracias a su sistema de doble bomba, la combinación de una bomba de cisterna y una bomba de presión de funcionamiento simultáneo en la unidad montada en la pared garantiza unas condiciones de presión especialmente estables.
OptimaPLUS
Seguridad redundante
Al producto
La unidad de aguas pluviales OptimaPLUS está diseñada para aplicaciones con requisitos de seguridad especiales. Las bombas de funcionamiento independiente garantizan una mayor fiabilidad. Al mismo tiempo, es adecuado para distancias más largas.
Máxima
Unidades comerciales o grandes
Al producto
La Maxima está diseñada para bloques de apartamentos de hasta ocho unidades residenciales y para aplicaciones comerciales. Un gran cilindro tampón con su propia unidad de control permite altos caudales y un suministro estable incluso con una demanda fluctuante.
Diferencias del sistema
de un vistazo
| SIGMA |
MULTIMAT | OPTIMA | OPTIMA-PLUS | MAXIMA |
|---|---|---|---|---|
| Fácil instalación y mantenimiento | Unidad compacta montada en la pared, funcionamiento silencioso gracias a la bomba de cisterna | Condiciones de presión estables | Mayor fiabilidad | Unidad independiente para unidades más grandes |
| Ámbito de aplicación | ||||
| Vivienda unifamiliar | Casa unifamiliar sin sótano | Confort para 1-2 familias | Larga distancia | 2-8 familias y empresas |
| Distancia a la cisterna | ||||
| hasta 12 m | hasta 20 m | hasta 20 m | hasta 50 m | hasta 20 m (más a petición) |
| Bombas activas en funcionamiento con agua de lluvia | ||||
| Bomba centrífuga autoaspirante en la unidad montada en la pared | Bomba de presión en la cisterna | Bomba de carga en la cisterna y bomba de presión en la unidad montada en la pared | Bomba de presión autosuficiente en la cisterna | Bomba de carga en la cisterna y bomba de presión controlada por separado en la unidad independiente |
| Bombas activas en funcionamiento de reposición | ||||
| Bomba centrífuga autoaspirante en la unidad mural | Bomba de presión en la cisterna | Bomba centrífuga en la unidad mural | Bomba centrífuga en la unidad montada en la pared | Bomba de presión en la unidad de suelo |
| Reposición mediante | ||||
| Depósito de inercia de 9 litros | Cisterna como depósito de inercia | Depósito de inercia de 9 litros | Depósito de inercia de 9 litros | Depósito de inercia de 350 litros |
| Consumo de energía en modo de espera | ||||
| < 0,2 vatios | < 0,2 vatios | < 0,2 vatios | < 0,2 vatios | < 0,2 vatios |
Todas las unidades de aguas pluviales
Individual en detalle
Agua de lluvia de
la cisterna...
SIGMA en modo de agua de lluvia:
El agua de lluvia se aspira en la cisterna y se conduce a los consumidores.
SIGMA es una unidad de aguas pluviales en la que se instala una bomba centralizada de aspiración y presión en la unidad mural del interior del edificio. La bomba aspira el agua de lluvia de la cisterna y la bombea a presión directamente a los consumidores conectados. Esto hace que el sistema sea adecuado para instalaciones en sótanos, por ejemplo, donde se desea una instalación de fácil acceso y despejada en la casa.
Si el nivel de agua de la cisterna desciende por debajo del nivel necesario, la unidad de aguas pluviales pasa automáticamente al modo de reposición. Para ello, la unidad de agua de lluvia Sigma dispone de un depósito de inercia integrado de 9 litros que se llena permanentemente con agua del grifo. Si el agua de lluvia deja de ser suficiente, la misma bomba se encarga de suministrar agua potable directamente desde este depósito a los consumidores. De este modo, funciona como una instalación de agua doméstica con reposición de agua potable y garantiza un suministro continuo de agua.
...o agua de reposición
con agua del grifo público
SIGMA en funcionamiento de reposición:
El agua del grifo se bombea desde el depósito de inercia del aparato mural hasta los consumidores.
Agua de lluvia de
la cisterna...
MULTIMAT en modo agua de lluvia:
El agua de lluvia se bombea directamente de la cisterna a los consumidores.
El agua se repone a través de una toma libre instalada en la casa dentro de la unidad montada en la pared, que introduce agua del grifo público en la cisterna según sea necesario. Si el nivel de agua del depósito desciende por debajo de un mínimo definido, un interruptor de flotador activa la reposición automática de la cisterna. Las necesidades diarias de una vivienda unifamiliar se complementan con agua de la red para garantizar el suministro hasta la siguiente lluvia.
Independientemente de si se utiliza agua de lluvia o de red, el agua siempre se bombea a los consumidores a través de la bomba de cisterna Multimat. El agua sólo fluye a través del dispositivo montado en la pared de la casa para controlar el interruptor automático integrado. Esto significa que el Multimat funciona como un sistema de agua doméstica de lluvia con una presión constante y un funcionamiento uniforme.
...o agua de reposición
con agua del grifo público
MULTIMAT en funcionamiento de reposición:
El agua de red se canaliza desde las obras pluviales hasta la cisterna y se bombea desde allí a los consumidores.
para el agua de lluvia de
de la cisterna...
OPTIMA en modo de agua de lluvia: La bomba de alimentación transporta el agua de lluvia de la cisterna a la unidad montada en la pared, desde donde se bombea a los consumidores con presión adicional.
La unidad de aguas pluviales Optima funciona en modo de aguas pluviales con dos bombas de presión simultáneamente, lo que garantiza unas condiciones de presión especialmente estables en la red de suministro. Una bomba de alimentación en la cisterna transporta el agua desde el depósito de almacenamiento hasta la unidad montada en la pared de la casa y actúa como bomba de carga aguas arriba. De este modo se pueden compensar incluso los posibles fallos causados por bolsas de aire en la toma.
En la unidad mural está integrada una segunda bomba de presión que bombea el agua suministrada -ya sea agua de lluvia de la cisterna o, en caso necesario, agua municipal del grifo- a los consumidores a una presión constante. Gracias a esta división de las tareas de bombeo y a la redundancia de las bombas, el Optima es especialmente estable como unidad de agua pluvial doméstica y resulta adecuado para aplicaciones con mayores requisitos de comodidad y constancia de la presión.
...o para rellenar
con agua del grifo
OPTIMA en funcionamiento de reposición:
El agua del grifo se bombea desde el depósito de inercia del aparato mural hasta los consumidores.
Para el agua de lluvia de
de la cisterna...
OptimaPLUS en modo agua de lluvia:
El agua de lluvia se bombea directamente desde la cisterna a los consumidores.
La unidad de aguas pluviales OptimaPLUS también tiene dos bombas, pero sólo una de ellas funciona al mismo tiempo. En el modo de agua de lluvia, sólo la bomba de cisterna especialmente potente bombea el agua de lluvia directamente a los consumidores. En este modo de funcionamiento, el agua sólo fluye a través de la unidad montada en la pared para controlar el interruptor automático integrado.
En el modo de reposición automática, la bomba de presión instalada en el aparato mural abastece a los consumidores. Bombea el agua del grifo desde el depósito de inercia integrado de 9 litros directamente a la red de suministro doméstico. De este modo, las dos bombas de la cisterna y del aparato mural funcionan de forma independiente. La unidad de agua de lluvia OptimaPLUS funciona de forma totalmente automática, pero también puede conmutarse manualmente entre el funcionamiento con agua de lluvia y la reposición de agua potable en caso necesario. Es adecuada para distancias largas de hasta 50 metros.
...o para rellenar
con agua del grifo
OptimaPLUS en funcionamiento de reposición:
El agua del grifo se bombea desde el depósito de inercia del aparato mural hasta los consumidores.
Para el agua de lluvia de
de la cisterna...

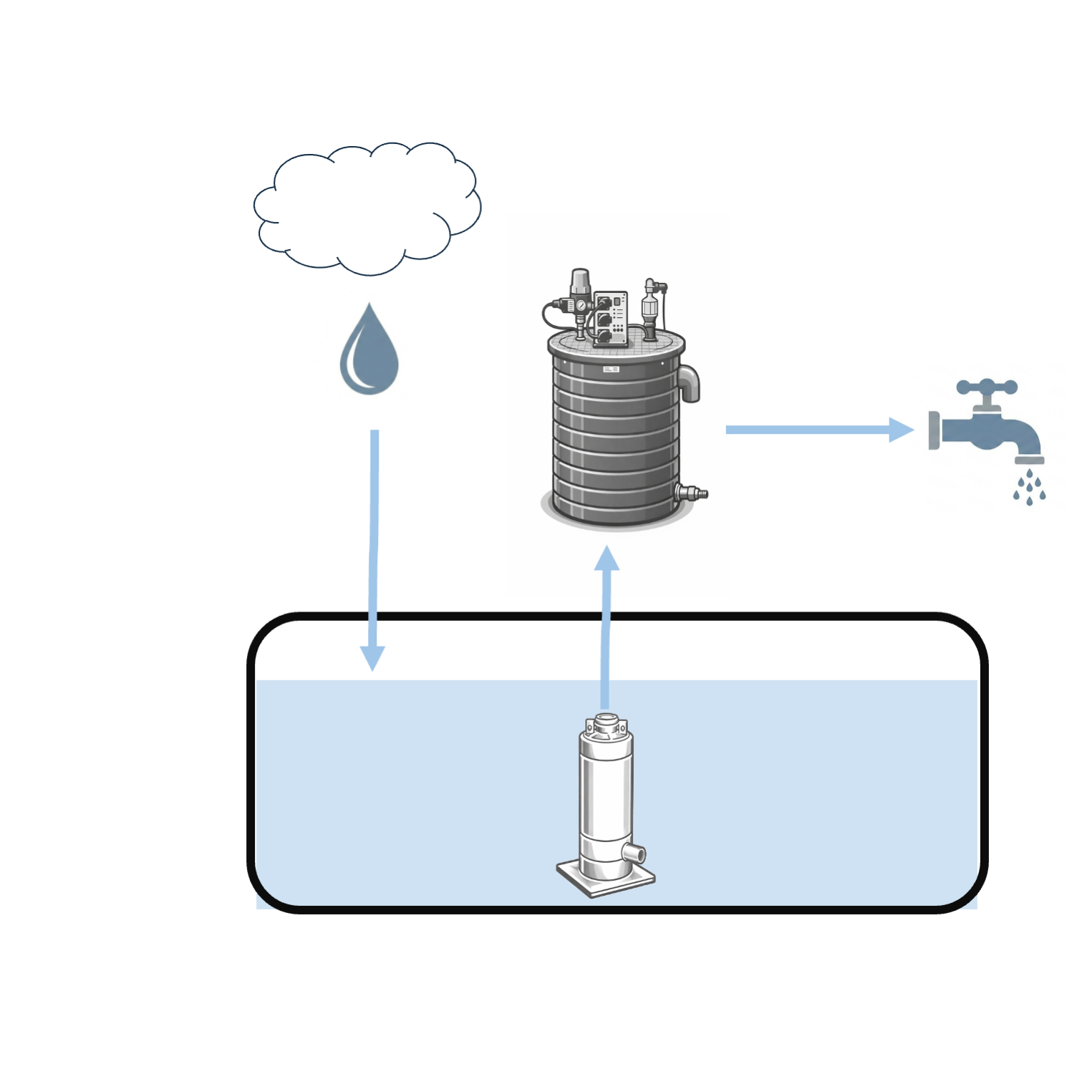

MAXIMA en modo agua de lluvia:
El agua de lluvia se bombea desde la cisterna hasta el gran depósito de inercia. Controlada por separado, se transporta desde allí hasta los consumidores.
La unidad de agua de lluvia Maxima se caracteriza por su gran depósito de inercia con control independiente y preciso. En función del nivel de llenado de la cisterna y del depósito de inercia, las dos bombas (la bomba de carga de la cisterna y la potente bomba sumergible del depósito de inercia) se activan de forma independiente. Esto permite que el suministro de agua se adapte con flexibilidad a las cambiantes condiciones de funcionamiento.
En el modo de agua de lluvia, el depósito de inercia se llena con agua de lluvia mediante la bomba de carga de la cisterna. Si el suministro de agua de la cisterna es insuficiente, el depósito de inercia se rellena automáticamente con agua corriente de la red pública. En ambos modos de funcionamiento, los consumidores se abastecen exclusivamente del depósito de inercia. La potente bomba de alimentación garantiza una presión constante del sistema, de modo que el Maxima también puede abastecer de forma fiable a edificios más grandes, sistemas comerciales o hasta ocho hogares. Esto hace que el sistema sea especialmente adecuado para aplicaciones con elevados requisitos de potencia para un sistema centralizado de aguas pluviales.
...o para rellenar
con agua del grifo
MAXIMA en funcionamiento de reposición:
El agua se bombea desde el depósito de inercia hasta los consumidores.
Ventajas de las unidades de agua de lluvia WISY
Sofisticada tecnología de sistemas para un suministro de agua fiable
Las unidades de agua de lluvia WISY están diseñadas como sistemas de suministro totalmente integrados y realizan todas las funciones centrales del aprovechamiento del agua de lluvia en un único dispositivo. Garantizan un suministro de agua fiable, independientemente de si hay suficiente agua de lluvia en la cisterna o si hay que utilizar agua del grifo.
La conmutación automática entre el funcionamiento con agua de lluvia y con agua potable garantiza un suministro ininterrumpido a los consumidores conectados. El sistema de control funciona en función de la demanda y sólo pone en marcha las bombas cuando realmente se está extrayendo agua. Esto reduce el consumo de energía y protege la tecnología del sistema.
Otra ventaja es el diseño normalizado de la reposición de agua potable. Todos los sistemas funcionan con una salida libre y un tampón de reposición, lo que garantiza una separación fiable entre la red pública de agua potable y el sistema de aguas pluviales. Dependiendo del modelo, el agua de reposición se suministra a través de la unidad montada en la pared, un depósito de inercia independiente o directamente a través de la cisterna.
Gracias a los diferentes conceptos de bomba, las unidades de aguas pluviales pueden adaptarse con precisión a cada aplicación: desde sistemas compactos para viviendas unifamiliares hasta soluciones de alto rendimiento para bloques de apartamentos y aplicaciones comerciales e industriales. Los sistemas modulares permiten unas condiciones de presión estables, un funcionamiento silencioso y una gran fiabilidad operativa durante muchos años.
Eficiencia energética
a través de ZETA 02
Todas las unidades de agua de lluvia WISY garantizan una reposición automática y orientada a la demanda con agua de red, de modo que siempre se garantiza un suministro de agua ininterrumpido sin su intervención. Todos los dispositivos de reposición cumplen las normas y, por tanto, satisfacen plenamente los requisitos de la Ordenanza sobre agua potable.
Gracias al interruptor automático ZETA 02 integrado en todos los dispositivos, las unidades de agua de lluvia también sólo requieren 0,2 vatios en modo de espera, lo que supone hasta un 97 % más de ahorro que los sistemas convencionales. Esto permite conservar el valioso recurso del agua y, además, es energéticamente eficiente.
Instalación y requisitos
Aspectos básicos para un funcionamiento seguro y fiable
Para que una unidad de aguas pluviales funcione de forma fiable, debe cumplir una serie de requisitos básicos de instalación. Estos incluyen, en particular, la colocación de los componentes, las tuberías entre la cisterna y el edificio y la integración en la red de suministro interna del edificio.
Dependiendo del sistema, la instalación se realiza como aparato mural en el edificio o como aparato independiente. Los aparatos murales como Multimat, Sigma, Optima y Optima Plus suelen instalarse en el sótano o en un cuarto de servicio. Se debe tener cuidado de garantizar una posición de fácil acceso para que las tareas de mantenimiento y servicio puedan llevarse a cabo con facilidad. El sistema Maxima se instala como aparato independiente y requiere un espacio mayor, pero ofrece un gran depósito de inercia para mayores capacidades de suministro.
La conexión entre la cisterna y la unidad de aguas pluviales se realiza mediante un conducto de aspiración o de impulsión en una tubería técnica, en función del concepto de bomba respectivo. Tanto la distancia como la diferencia de altura entre la cisterna y el edificio desempeñan un papel importante en el diseño del sistema. La reposición de agua potable se realiza siempre de acuerdo con las normas a través de una salida libre, ya sea en la unidad montada en la pared, en la unidad independiente o -en el caso del Multimat- a través de la propia cisterna.
Para un funcionamiento seguro, también se requiere una instalación profesional de las conexiones eléctricas, así como de los dispositivos de control y seguridad.
Todas las unidades de agua de lluvia
de WISY
Accesorios adecuados
para nuestras unidades de agua de lluvia
Encuentre la unidad de aguas pluviales adecuada
Diseño personalizado para su proyecto
Ya se trate de una vivienda unifamiliar, un bloque de apartamentos o un uso comercial, podemos ayudarle con el diseño técnico y la selección del sistema adecuado.
