Regnvandssystemer til cisterner
Uafbrudt og standardiseret vandforsyning
WISY regnvandsanlæg sikrer en standardiseret og uafbrudt vandforsyning - automatisk styret til hjemmet, haven eller virksomheden. En regnvandsenhed er som en drikkevandsenhed med en ekstra tilslutningsmulighed for regnvand.
Find ud af mere nu
Hvad er en
regnvandsenhed?
En regnvandsenhed henter vand fra cisternen og sender det under tryk ud i regnvandsledningsnettet, så der altid er klart brugsvand til rådighed - helt automatisk i baggrunden.
Når toilettet f.eks. skyller ud, sørger regnvandsenheden for, at cisternen fyldes som normalt. Samtidig styrer den hele regnvandssystemet, overvåger fyldningsniveauet i lagertanken og skifter automatisk til den kommunale vandforsyning, hvis der ikke kommer nok regn. Det sikrer en pålidelig forsyning af vand fra regnvandsbeholderen til enhver tid.
Funktion af den automatiske
regnvandskontrol
En regnvandsenhed pumper vandet fra cisternen, opbygger det nødvendige ledningstryk til forbrugerne og skifter automatisk til den offentlige vandforsyning, når det er nødvendigt. Så snart et tappested åbnes, registrerer styresystemet trykfaldet og starter pumpen. Når alle tappesteder er lukket, registrerer systemet det stoppede flow og stopper pumpedriften for at spare energi.
Samtidig overvåger regnvandsenheden påfyldningsniveauet i lagertanken og bruger det integrerede frie udløb til at sikre, at der fyldes vand på i overensstemmelse med standarderne i tilfælde af vandmangel. På den måde fungerer hele regnvandsteknologien fuldautomatisk og forsyner kontinuerligt hus og have med brugsvand.
Standardiseret make-up af drikkevand
Hvad er en make-up buffer til?
Til drikkevandsudskiftning arbejder en regnvandsenhed altid med en buffer- eller udskiftningstank. Det er den eneste måde, hvorpå man kan opnå det frie udløb, som standarderne kræver, og som sikrer en sikker adskillelse mellem drikkevandsinstallationen og regnvandssystemet. Hanevandet ledes ikke direkte ind i forsyningsnettet, men opbevares først midlertidigt.
Denne buffer er udformet forskelligt afhængigt af systemet: I Sigma-, Optima- og Optima Plus-regnvandssystemerne er buffertanken placeret i den vægmonterede enhed inde i bygningen. I det højtydende Maxima-system overtager en stor buffertank i den gulvmonterede enhed denne funktion. Med Multimat udnyttes t' en, så cisternen genopfyldes på en standardiseret og pålidelig måde. I alle tilfælde sikrer efterfyldningsbufferen, at forsyningen er standardiseret, hygiejnisk og pålidelig.
Hvilken regnvandsenhed
passer til mine behov?
Selv om alle regnvandssystemer i bund og grund er baseret på de samme komponenter, er der individuelle krav. WISY tilbyder et skræddersyet regnvandsanlæg til enhver situation - uanset om det drejer sig om enfamiliehuse eller boligblokke, erhvervs- eller industribygninger, sportsanlæg eller offentlige institutioner.
Udvælgelse
den rigtige regnvandsenhed
Valget af det rigtige system afhænger blandt andet af det nødvendige systemtryk, den ønskede gennemstrømningshastighed og afstanden og højdeforskellen mellem cisternen, den vægmonterede enhed og udtagningsstederne.
WISY tilbyder regnvandsanlæg, der pumper vandet direkte fra cisternen ved hjælp af en dykket trykpumpe (Multimat), eller hvor en selvansugende pumpe er installeret i den vægmonterede enhed (Sigma). En kombination af begge principper er også tilgængelig, for eksempel ved store afstande og højdeforskelle mellem cisternen og bygningen (Optima og OptimaPlus). Hvis der er behov for en særlig høj forsyningskapacitet, anvendes regnvandsenheden Maxima, som kan forsyne flere husstande og også bruges i industri og handel.
Orientering i henhold til
Bygningstype og krav
Klassisk parcelhus
Anbefaling: SIGMA
Ideel til korte afstande mellem cisternen og teknikrummet. Pumpen er installeret i huset, hvilket gør installation og vedligeholdelse lettere.
Hus uden kælder
Anbefaling: MULTIMAT
Kompakt vægmonteret enhed med minimalt pladsbehov i bygningen. Den kraftige cisternepumpe sikrer en særlig støjsvag drift i huset.
Mere komfort og stabilt tryk
Anbefaling: OPTIMA
To-pumpesystem til konstante trykforhold med flere tappesteder. Praktisk egnet til en til to boligenheder.
Øget sikkerhed og større afstand
Anbefaling: OptimaPLUS
Selvforsynende pumper øger driftssikkerheden. Velegnet til større afstande mellem cisternen og bygningen.
Boligblok eller virksomhed
Anbefaling: MAXIMA
Stor buffercylinder med egen styreenhed. Designet til op til otte boligenheder eller kommercielle anvendelser.
Anvendelsesområder
Sammenligning af regnvandsenheder
Sigma
Tilgængelig pumpe
Til produktet
Sigma er velegnet til parcelhuse, hvor der kun er små højdeforskelle eller korte afstande mellem cisternen og den vægmonterede enhed, der skal overvindes. Pumpen, der er installeret i huset, gør systemet let tilgængeligt for installation og vedligeholdelse.
Multimat
Kompakt og støjsvag drift
Til produktet
Multimat-regnvandsanlægget er designet til parcelhuse uden kælder. Den kompakte vægmonterede enhed optager meget lidt plads i huset, mens den kraftige cisternepumpe sikrer en meget støjsvag drift. Vandet pumpes udelukkende fra cisternen.
Optima
Komfort og tryk
Til produktet
Optima er velegnet til husholdninger med øgede krav til komfort. Takket være det dobbelte pumpesystem sikrer kombinationen af en cisternepumpe og en samtidig fungerende trykpumpe i den vægmonterede enhed særligt stabile trykforhold.
OptimaPLUS
Redundant sikkerhed
Til produktet
OptimaPLUS regnvandsenheden er designet til applikationer med særlige sikkerhedskrav. De uafhængigt arbejdende pumper sikrer øget pålidelighed. Samtidig er den velegnet til længere afstande.
Maxima
Kommercielle eller store enheder
Til produktet
Maxima er designet til boligblokke med op til otte beboelsesenheder og til kommercielle anvendelser. En stor buffercylinder med egen styreenhed muliggør høje flowhastigheder og en stabil forsyning, selv når efterspørgslen svinger.
Systemforskelle
på et øjeblik
| SIGMA |
MULTIMAT | OPTIMA | OPTIMA-PLUS | MAXIMA |
|---|---|---|---|---|
| Nem installation og vedligeholdelse | Kompakt vægmonteret enhed, støjsvag drift takket være cisternepumpe | Stabile trykforhold | Øget pålidelighed | Fritstående enhed til større enheder |
| Anvendelsesområde | ||||
| Fritliggende hus | Fritliggende hus uden kælder | Komfort for 1-2 familier | Lang afstand | 2-8 husstande og virksomheder |
| Afstand til cisternen | ||||
| op til 12 m | op til 20 m | op til 20 m | op til 50 m | op til 20 m (yderligere på forespørgsel) |
| Aktive pumper i regnvandsdrift | ||||
| Selvansugende centrifugalpumpe i vægmonteret enhed | Trykpumpe i cisternen | Opladningspumpe i cisternen og trykpumpe i den vægmonterede enhed | Selvforsynende trykpumpe i cisternen | Opladningspumpe i cisternen og separat styret trykpumpe i den fritstående enhed |
| Aktive pumper i efterfyldningsdrift | ||||
| Selvansugende centrifugalpumpe i den vægmonterede enhed | Trykpumpe i cisternen | Centrifugalpumpe i den vægmonterede enhed | Centrifugalpumpe i den vægmonterede enhed | Trykpumpe i gulvenheden |
| Opsamling via | ||||
| 9 liter buffertank | Cisterne som buffertank | 9 liters buffertank | 9 liters buffertank | 350 liter buffertank |
| Strømforbrug i standbytilstand | ||||
| < 0,2 watt | < 0,2 watt | < 0,2 watt | < 0,2 watt | < 0,2 watt |
Alle regnvandsenheder
Individuel i detaljer
Regnvand fra
cisternen...
SIGMA i regnvandstilstand:
Regnvandet suges ind i cisternen og ledes derefter ud til forbrugerne.
SIGMA er en regnvandsenhed, hvor en central suge- og trykpumpe er installeret i væggenheden inde i bygningen. Pumpen suger regnvandet op fra cisternen og pumper det under tryk direkte ud til de tilsluttede forbrugere. Det gør systemet velegnet til installationer i f.eks. kældre, hvor man ønsker en let tilgængelig og overskuelig installation i huset.
Hvis vandstanden i cisternen falder til under det krævede niveau, skifter regnvandsanlægget automatisk til efterfyldningstilstand. Til dette formål har Sigma-regnvandsenheden en integreret 9-liters buffertank, som er permanent fyldt med vand fra hanen. Hvis regnvandet ikke længere er tilstrækkeligt, overtager den samme pumpe leveringen af drikkevand direkte fra denne lagertank til forbrugerne. På den måde fungerer den som et husholdningsvandværk med drikkevandspåfyldning og sikrer en kontinuerlig vandforsyning.
...eller vand til efterbehandling
med offentligt vand fra hanen
SIGMA i efterfyldningsdrift:
Hanevandet pumpes fra buffertanken i det vægmonterede apparat til forbrugerne.
Regnvand fra
cisternen...
MULTIMAT i regnvandstilstand:
Regnvandet pumpes direkte fra cisternen til forbrugerne.
Vandet genopfyldes via et frit udtag, der er installeret i huset i den vægmonterede enhed, som fører offentligt vand fra hanen ind i cisternen efter behov. Hvis vandstanden i lagertanken falder under et defineret minimum, aktiverer en svømmerafbryder den automatiske genopfyldning af cisternen. Det daglige behov i et parcelhus suppleres med ledningsvand for at sikre forsyningen indtil næste regnhændelse.
Uanset om der bruges regnvand eller vand fra elnettet, pumpes vandet altid til forbrugerne via Multimats cisternepumpe. Vandet strømmer kun gennem den vægmonterede enhed i huset for at styre den integrerede automatiske afbryder. Det betyder, at Multimat fungerer som et regnvandsanlæg med konstant tryk og ensartet drift.
...eller vand til efterbehandling
med offentligt vand fra hanen
MULTIMAT i efterfyldningsdrift:
Ledningsvandet ledes fra regnvandsanlægget til cisternen og pumpes derfra ud til forbrugerne.
for regnvand fra
fra cisternen...
OPTIMA i regnvandstilstand: Fødepumpen transporterer regnvandet fra cisternen til den vægmonterede enhed, hvorfra det pumpes ud til forbrugerne med ekstra tryk.
Optima-regnvandsenheden arbejder i regnvandstilstand med to trykpumper samtidig, hvilket sikrer særligt stabile trykforhold i forsyningsnettet. En fødepumpe i cisternen transporterer vandet fra lagertanken til den vægmonterede enhed i huset og fungerer som en opstrøms opladningspumpe. Dette kan endda kompensere for eventuelle fejl forårsaget af luftlommer i indtaget.
En anden trykpumpe er integreret i den vægmonterede enhed, som pumper det leverede vand - enten regnvand fra cisternen eller, hvis det er nødvendigt, kommunalt ledningsvand - ud til forbrugerne med et konstant tryk. På grund af denne opdeling af pumpeopgaverne og pumpernes redundans er Optima særligt stabil som regnvandsanlæg til husholdningsbrug og er velegnet til anvendelser med øgede krav til komfort og trykkonsistens.
... eller til at fylde op
med vand fra den offentlige vandhane
OPTIMA i efterfyldningsdrift:
Hanevandet pumpes fra buffertanken i det vægmonterede apparat til forbrugerne.
Til regnvand fra
fra cisternen...
OptimaPLUS i regnvandstilstand:
Regnvandet pumpes direkte fra cisternen til forbrugerne.
OptimaPLUS regnvandsenheden har også to pumper, men kun én af dem arbejder ad gangen. I regnvandstilstand er det kun den særligt kraftige cisternepumpe, der pumper regnvandet direkte ud til forbrugerne. I denne driftstilstand strømmer vandet kun gennem den vægmonterede enhed for at styre den integrerede automatiske afbryder.
I automatisk efterfyldningstilstand forsyner trykpumpen, der er installeret i den vægmonterede enhed, forbrugerne. Den pumper brugsvandet fra den integrerede 9-liters buffertank direkte ind i husholdningsnettet. De to pumper i cisternen og den vægmonterede enhed arbejder derfor uafhængigt af hinanden. OptimaPLUS-regnvandsenheden fungerer fuldautomatisk, men kan også omstilles manuelt mellem regnvandsdrift og drikkevandspåfyldning, hvis det er nødvendigt. Den er velegnet til længere afstande på op til 50 meter.
... eller til at fylde op
med vand fra den offentlige vandhane
OptimaPLUS i efterfyldningsdrift:
Hanevandet pumpes fra buffercylinderen i det vægmonterede apparat til forbrugerne.
Til regnvand fra
fra cisternen...
MAXIMA i regnvandstilstand:
Regnvandet pumpes fra cisternen til den store buffertank. Den styres separat og transporteres derfra til forbrugerne.
Maxima regnvandsenheden er kendetegnet ved sin store buffertank med uafhængig, præcis styring. Afhængigt af fyldningsniveauet i cisternen og buffertanken aktiveres de to pumper - opladningspumpen i cisternen og den kraftige dykpumpe i buffertanken - uafhængigt af hinanden. Det gør det muligt for vandforsyningen at tilpasse sig fleksibelt til skiftende driftsforhold.
I regnvandstilstand fyldes buffertanken med regnvand af ladepumpen i cisternen. Hvis vandforsyningen i tanken er utilstrækkelig, fyldes buffertanken automatisk op med ledningsvand fra det offentlige forsyningsnet. I begge driftstilstande forsynes forbrugerne udelukkende fra buffertanken. Den kraftige fødepumpe sikrer et konstant systemtryk, så Maxima også pålideligt kan forsyne større bygninger, kommercielle systemer eller op til otte husstande. Det gør systemet særligt velegnet til anvendelser med høje effektkrav til et centraliseret regnvandssystem.
... eller til at fylde op
med vand fra den offentlige vandhane
MAXIMA i efterfyldningsdrift:
Vandet pumpes fra buffertanken til forbrugerne.
Fordele ved WISY regnvandsenheder
Sofistikeret systemteknologi til en pålidelig vandforsyning
WISY regnvandsenheder er designet som fuldt integrerede forsyningssystemer og udfører alle de centrale funktioner i forbindelse med regnvandsudnyttelse i en enkelt enhed. De sikrer en pålidelig vandforsyning, uanset om der er tilstrækkeligt med regnvand i cisternen, eller om der skal bruges vand fra hanen.
Automatisk skift mellem regnvands- og drikkevandsdrift sikrer en uafbrudt forsyning til de tilsluttede forbrugere. Styresystemet arbejder efter behov og starter kun pumperne, når der rent faktisk trækkes vand. Det reducerer energiforbruget og beskytter systemteknologien.
En anden fordel er det standardiserede design af drikkevandsforsyningen. Alle systemer arbejder med et frit udløb og en efterfyldningsbuffer, som sikrer en sikker adskillelse mellem det offentlige drikkevandsnet og regnvandssystemet. Afhængigt af modellen tilføres efterfyldningsvandet via den vægmonterede enhed, en separat buffertank eller direkte via cisternen.
Takket være forskellige pumpekoncepter kan regnvandsenhederne tilpasses præcist til den respektive anvendelse - fra kompakte systemer til enfamiliehuse til højtydende løsninger til boligblokke, kommercielle og industrielle anvendelser. De modulære systemer muliggør stabile trykforhold, støjsvag drift og høj driftssikkerhed i mange år.
Energieffektivt
gennem ZETA 02
Alle WISY-regnvandsenheder sikrer automatisk og behovsorienteret efterfyldning med vand fra hanen, så der altid er garanti for en uafbrudt vandforsyning uden din indgriben. Alle efterfyldningsenheder er i overensstemmelse med standarderne og opfylder derfor fuldt ud kravene i drikkevandsforordningen.
Takket være den automatiske ZETA 02-afbryder, der er integreret i alle enheder, kræver regnvandsenhederne også kun 0,2 watt i standbytilstand, hvilket er op til 97 % mere økonomisk end konventionelle systemer. Det giver dig mulighed for at spare på den værdifulde ressource vand og er også energieffektivt.
Installation og krav
Grundlæggende for sikker og pålidelig drift
En række grundlæggende installationskrav skal opfyldes for at sikre en pålidelig drift af en regnvandsenhed. Disse omfatter især placeringen af komponenterne, rørføringen mellem cisternen og bygningen og integrationen i bygningens interne forsyningsnetværk.
Afhængigt af systemet udføres installationen som et vægmonteret apparat i bygningen eller som et fritstående apparat. Vægmonterede apparater som Multimat, Sigma, Optima og Optima Plus installeres normalt i kælderen eller i et bryggers. Man skal sørge for en let tilgængelig placering, så vedligeholdelses- og servicearbejde nemt kan udføres. Maxima-systemet installeres som et fritstående apparat og kræver et tilsvarende større fodaftryk, men tilbyder en stor buffertank til højere forsyningskapaciteter.
Forbindelsen mellem cisternen og regnvandsenheden sker via en sugeledning eller en trykledning i et teknisk rør, afhængigt af det respektive pumpekoncept. Både afstanden og højdeforskellen mellem cisternen og bygningen spiller en vigtig rolle i udformningen af systemet. Drikkevandspåfyldningen sker altid i overensstemmelse med standarderne via et frit udløb, enten i den vægmonterede enhed, i den fritstående enhed eller - i Multimats tilfælde - via selve cisternen.
Professionel installation af de elektriske forbindelser samt kontrol- og sikkerhedsanordninger er også nødvendig for sikker drift.
Alle regnvandsenheder
fra WISY

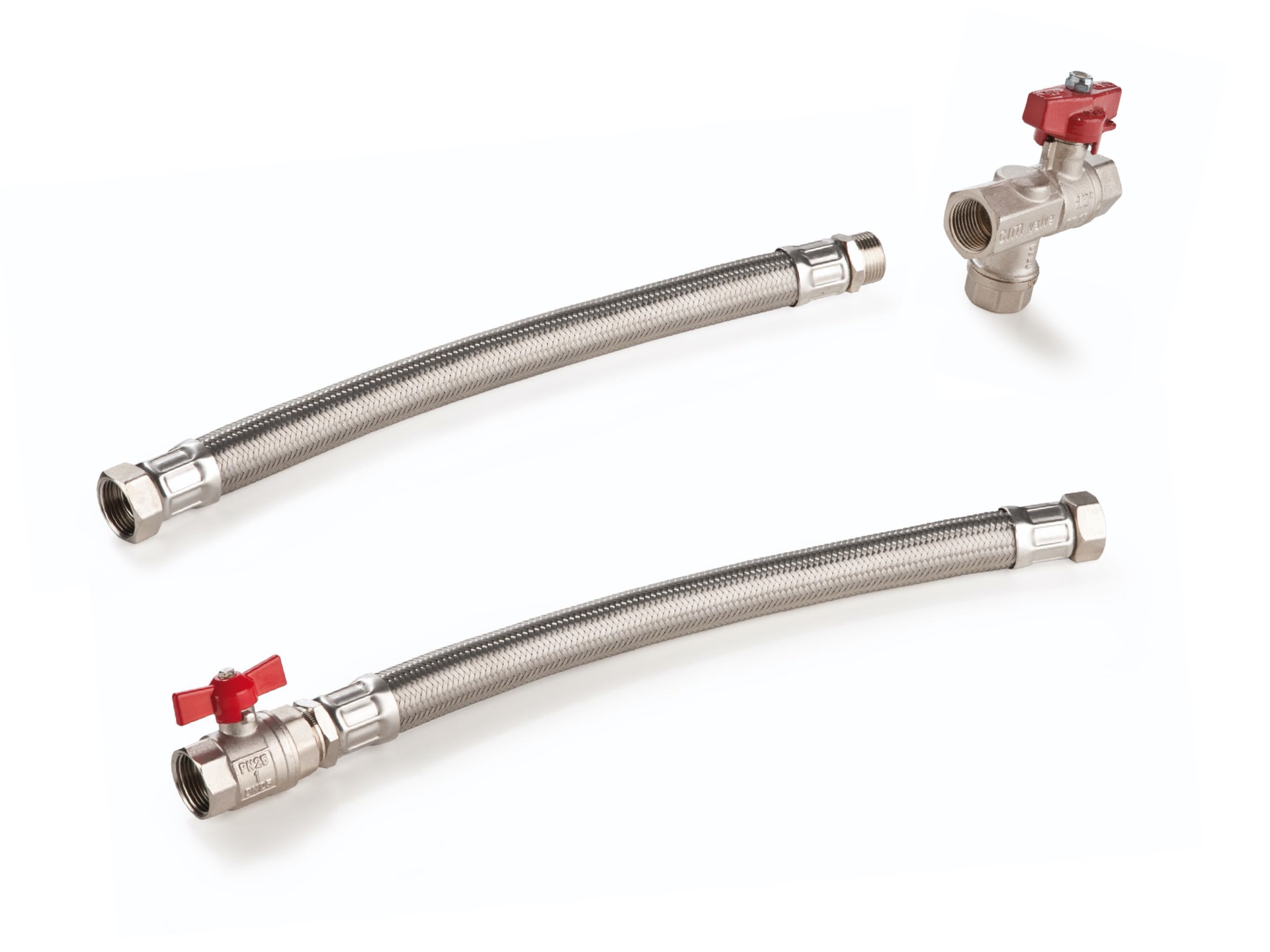

Passende tilbehør
