Systemy wody deszczowej do cystern
Nieprzerwane i znormalizowane dostawy wody
Jednostki WISY do wody deszczowej zapewniają znormalizowane i nieprzerwane dostawy wody - automatycznie kontrolowane dla domu, ogrodu lub firmy. Moduł wody deszczowej jest jak domowy moduł wody pitnej z dodatkową opcją podłączenia wody deszczowej.
Dowiedz się więcej
Co to jest
jednostka wody deszczowej?
Moduł wody deszczowej pobiera wodę ze zbiornika i doprowadza ją pod ciśnieniem do sieci kanalizacji deszczowej, dzięki czemu czysta woda technologiczna jest dostępna przez cały czas - całkowicie automatycznie w tle.
Na przykład, gdy toaleta spłukuje wodę, moduł wody deszczowej zapewnia normalne napełnianie zbiornika. Jednocześnie kontroluje cały system wody deszczowej, monitoruje poziom napełnienia zbiornika i automatycznie przełącza się na miejską wodę wodociągową, jeśli nie ma wystarczającej ilości deszczu. Zapewnia to niezawodne dostawy wody ze zbiornika na deszczówkę przez cały czas.
Funkcja automatycznego
kontrola wody deszczowej
Moduł wody deszczowej pompuje wodę ze zbiornika, buduje wymagane ciśnienie w linii dla odbiorców i automatycznie przełącza się na publiczne źródło wody, gdy jest to wymagane. Po otwarciu punktu poboru system sterowania rozpoznaje spadek ciśnienia i uruchamia pompę. Po zamknięciu wszystkich punktów poboru system wykrywa zatrzymanie przepływu i zatrzymuje pracę pompy w celu oszczędzania energii.
Jednocześnie jednostka wody deszczowej monitoruje poziom napełnienia zbiornika i wykorzystuje zintegrowany wolny wylot, aby zapewnić uzupełnianie wody zgodnie z normami w przypadku jej niedoboru. W ten sposób cała technologia wody deszczowej działa w pełni automatycznie i stale zaopatruje dom i ogród w wodę użytkową.
Standaryzowane uzupełnianie wody pitnej
Do czego służy bufor uzupełniający?
W celu uzupełniania wody pitnej, urządzenie do wody deszczowej zawsze współpracuje z buforem lub zbiornikiem uzupełniającym. Jest to jedyny sposób na zapewnienie swobodnego odpływu wymaganego przez normy, który zapewnia bezpieczne oddzielenie instalacji wody pitnej od systemu wody deszczowej. Woda wodociągowa nie jest podawana bezpośrednio do sieci zasilającej, lecz najpierw jest tymczasowo magazynowana.
Bufor uzupełniający jest zaprojektowany w różny sposób w zależności od systemu: W systemach wody deszczowej Sigma, Optima i Optima Plus zbiornik buforowy znajduje się w jednostce naściennej wewnątrz budynku. W wysokowydajnym systemie Maxima funkcję tę przejmuje duży zbiornik buforowy w jednostce mont owanej na podłodze. Dzięki Multimat, t jest wykorzystywany tak, aby spłuczka była uzupełniana w znormalizowany i niezawodny sposób. We wszystkich przypadkach bufor uzupełniający zapewnia, że zasilanie jest znormalizowane, higieniczne i niezawodne.
Która jednostka wody deszczowej
odpowiada moim potrzebom?
Nawet jeśli każdy system rynnowy jest zasadniczo oparty na tych samych komponentach, istnieją indywidualne wymagania. WISY oferuje dostosowaną do indywidualnych potrzeb centralę deszczową dla każdej sytuacji - zarówno domów jednorodzinnych, jak i bloków mieszkalnych, budynków komercyjnych lub przemysłowych, obiektów sportowych lub instytucji publicznych.
Wybór
właściwa jednostka wody deszczowej
Wybór odpowiedniego systemu zależy między innymi od wymaganego ciśnienia w systemie, pożądanego natężenia przepływu oraz odległości i różnicy wysokości między cysterną, jednostką naścienną a punktami poboru.
WISY oferuje jednostki do deszczówki, które pompują wodę bezpośrednio ze zbiornika za pomocą zatapialnej pompy ciśnieniowej (Multimat) lub w których pompa samozasysająca jest zainstalowana w jednostce naściennej (Sigma). Dostępna jest również kombinacja obu zasad, na przykład w przypadku dużych odległości i różnic wysokości między cysterną a budynkiem (Optima i OptimaPlus). Jeśli wymagana jest szczególnie wysoka wydajność, stosuje się jednostkę Maxima, która może zasilać kilka gospodarstw domowych, a także jest wykorzystywana w przemyśle i handlu.
Orientacja zgodnie z
Typ budynku i wymagania
Klasyczny dom wolnostojący
Rekomendacja: SIGMA
Idealne rozwiązanie w przypadku niewielkich odległości między cysterną a pomieszczeniem technicznym. Pompa zainstalowana w domu ułatwia instalację i konserwację.
Dom bez podpiwniczenia
Zalecenie: MULTIMAT
Kompaktowe urządzenie naścienne zajmujące minimalną ilość miejsca w budynku. Wydajna pompa cysterny zapewnia wyjątkowo cichą pracę w domu.
Większy komfort i stabilne ciśnienie
Rekomendacja: OPTIMA
System dwóch pomp zapewniający stałe ciśnienie z wieloma punktami poboru. Wygodne rozwiązanie dla jednego do dwóch budynków mieszkalnych.
Większe bezpieczeństwo i większa odległość
Zalecenie: OptimaPLUS
Samowystarczalne pompy zwiększają niezawodność. Odpowiednie do większych odległości między cysterną a budynkiem.
Blok mieszkalny lub firma
Zalecenie: MAXIMA
Duży siłownik buforowy z własną jednostką sterującą. Zaprojektowany dla maksymalnie ośmiu jednostek mieszkalnych lub zastosowań komercyjnych.
Obszary zastosowań
Porównanie jednostek wody deszczowej
Sigma
Dostępna pompa
Do produktu
Sigma nadaje się do domów jednorodzinnych, w których konieczne jest pokonanie niewielkich różnic wysokości lub niewielkich odległości między spłuczką a jednostką naścienną. Pompa zainstalowana w domu sprawia, że system jest łatwo dostępny do instalacji i konserwacji.
Multimat
Kompaktowa i cicha praca
Do produktu
Centrala deszczowa Multimat została zaprojektowana z myślą o domach jednorodzinnych bez podpiwniczenia. Kompaktowa jednostka montowana na ścianie zajmuje bardzo mało miejsca w domu, a wydajna pompa cysterny zapewnia bardzo cichą pracę. Woda jest pompowana w całości ze zbiornika.
Optima
Komfort i ciśnienie
Do produktu
Optima jest odpowiednia dla gospodarstw domowych o podwyższonych wymaganiach w zakresie komfortu. Dzięki systemowi podwójnej pompy, połączenie pompy spłuczki i jednocześnie działającej pompy ciśnieniowej w jednostce naściennej zapewnia szczególnie stabilne warunki ciśnieniowe.
OptimaPLUS
Nadmiarowe zabezpieczenia
Do produktu
Centrala deszczowa OptimaPLUS została zaprojektowana z myślą o zastosowaniach wymagających szczególnego bezpieczeństwa. Niezależnie działające pompy zapewniają zwiększoną niezawodność. Jednocześnie nadaje się do większych odległości.
Maxima
Jednostki komercyjne lub duże
Do produktu
Maxima jest przeznaczona do bloków mieszkalnych z maksymalnie ośmioma lokalami mieszkalnymi oraz do zastosowań komercyjnych. Duży zasobnik buforowy z własną jednostką sterującą zapewnia wysokie natężenie przepływu i stabilne zasilanie nawet przy zmiennym zapotrzebowaniu.
Różnice systemowe
w skrócie
| SIGMA |
MULTIMAT | OPTIMA | OPTIMA-PLUS | MAXIMA |
|---|---|---|---|---|
| Łatwa instalacja i konserwacja | Kompaktowa jednostka naścienna, cicha praca dzięki pompie cysterny | Stabilne warunki ciśnieniowe | Zwiększona niezawodność | Jednostka wolnostojąca dla większych jednostek |
| Obszar zastosowania | ||||
| Dom wolnostojący | Dom wolnostojący bez podpiwniczenia | Komfort dla 1-2 rodzin | Duża odległość | 2-8 gospodarstw domowych i firm |
| Odległość do spłuczki | ||||
| do 12 m | do 20 m | do 20 m | do 50 m | do 20 m (więcej na życzenie) |
| Aktywne pompy do wody deszczowej | ||||
| Samozasysająca pompa odśrodkowa w jednostce naściennej | Pompa ciśnieniowa w cysternie | Pompa ładująca w cysternie i pompa ciśnieniowa w jednostce naściennej | Samowystarczalna pompa ciśnieniowa w cysternie | Pompa ładująca w cysternie i oddzielnie sterowana pompa ciśnieniowa w jednostce wolnostojącej |
| Aktywne pompy w trybie uzupełniania | ||||
| Samozasysająca pompa odśrodkowa w jednostce naściennej | Pompa ciśnieniowa w cysternie | Pompa odśrodkowa w jednostce naściennej | Pompa odśrodkowa w jednostce naściennej | Pompa ciśnieniowa w jednostce podłogowej |
| Uzupełnianie przez | ||||
| 9-litrowy zbiornik buforowy | Cysterna jako zbiornik buforowy | 9-litrowy zbiornik buforowy | Zbiornik buforowy 9 litrów | Zbiornik buforowy 350 litrów |
| Zużycie energii w trybie gotowości | ||||
| < 0,2 wata | < 0,2 wata | < 0,2 wata | < 0,2 wata | < 0,2 W |
Wszystkie jednostki wody deszczowej
Szczegółowo indywidualne
Woda deszczowa z
cysterny...
SIGMA w trybie deszczówki:
Woda deszczowa jest zasysana do cysterny, a następnie przekazywana do odbiorników.
SIGMA to centrala deszczowa, w której centralna pompa ssąco-tłocząca jest zainstalowana w jednostce ściennej wewnątrz budynku. Pompa zasysa wodę deszczową ze zbiornika i pompuje ją pod ciśnieniem bezpośrednio do podłączonych odbiorników. Sprawia to, że system nadaje się do instalacji na przykład w piwnicach, gdzie wymagana jest łatwo dostępna i przejrzysta instalacja w domu.
Jeśli poziom wody w spłuczce spadnie poniżej wymaganego poziomu, moduł wody deszczowej automatycznie przełączy się w tryb uzupełniania. W tym celu jednostka na deszczówkę Sigma posiada zintegrowany 9-litrowy zbiornik buforowy, który jest stale wypełniony wodą wodociągową. Jeśli woda deszczowa nie jest już wystarczająca, ta sama pompa przejmuje dostarczanie wody pitnej bezpośrednio z tego zbiornika do odbiorców. W ten sposób urządzenie działa jak domowy wodociąg z uzupełnianiem wody pitnej i zapewnia ciągłość dostaw wody.
...lub wody uzupełniającej
z publiczną wodą z kranu
SIGMA w trybie uzupełniania:
Woda wodociągowa jest pompowana ze zbiornika buforowego w urządzeniu naściennym do odbiorników.
Woda deszczowa z
cysterny...
MULTIMAT w trybie deszczówki:
Woda deszczowa jest pompowana bezpośrednio ze zbiornika do odbiorników.
Woda jest uzupełniana za pomocą wolnego wylotu zainstalowanego w domu w jednostce naściennej, która w razie potrzeby doprowadza wodę z kranu publicznego do cysterny. Jeśli poziom wody w zbiorniku spadnie poniżej określonego minimum, przełącznik pływakowy aktywuje automatyczne uzupełnianie cysterny. Dzienne zapotrzebowanie domu jednorodzinnego jest uzupełniane wodą z sieci wodociągowej w celu zapewnienia dostaw do następnego deszczu.
Niezależnie od tego, czy używana jest woda deszczowa, czy woda z sieci wodociągowej, woda jest zawsze pompowana do odbiorników przez pompę cysternową Multimat. Woda przepływa tylko przez urządzenie naścienne w domu, aby sterować zintegrowanym automatycznym przełącznikiem. Oznacza to, że Multimat działa jako domowy system wody deszczowej o stałym ciśnieniu i stałym działaniu.
...lub wody uzupełniającej
z publiczną wodą z kranu
MULTIMAT w trybie uzupełniania:
Woda sieciowa jest kierowana z kanalizacji deszczowej do cysterny i stamtąd pompowana do odbiorców.
dla wody deszczowej z
ze spłuczki...
OPTIMA w trybie wody deszczowej: Pompa zasilająca transportuje wodę deszczową ze spłuczki do jednostki naściennej, skąd jest ona pompowana do odbiorników z dodatkowym ciśnieniem.
Jednostka Optima do wody deszczowej działa w trybie wody deszczowej z dwiema pompami ciśnieniowymi jednocześnie, zapewniając szczególnie stabilne warunki ciśnienia w sieci zasilającej. Pompa zasilająca w cysternie transportuje wodę ze zbiornika do jednostki naściennej w domu i działa jako pompa ładująca. Może to nawet kompensować wszelkie usterki spowodowane kieszeniami powietrznymi na wlocie.
Druga pompa ciśnieniowa jest zintegrowana z jednostką naścienną, która pompuje dostarczaną wodę - deszczówkę ze zbiornika lub, w razie potrzeby, miejską wodę wodociągową - do odbiorców pod stałym ciśnieniem. Dzięki takiemu podziałowi zadań pompowania i redundancji pomp, Optima jest szczególnie stabilna jako jednostka wody deszczowej do użytku domowego i nadaje się do zastosowań o zwiększonych wymaganiach dotyczących wygody i stałego ciśnienia.
...lub do uzupełniania
publiczną wodą z kranu
OPTIMA w trybie uzupełniania:
Woda wodociągowa jest pompowana ze zbiornika buforowego w urządzeniu naściennym do odbiorników.
Dla wody deszczowej z
ze spłuczki...

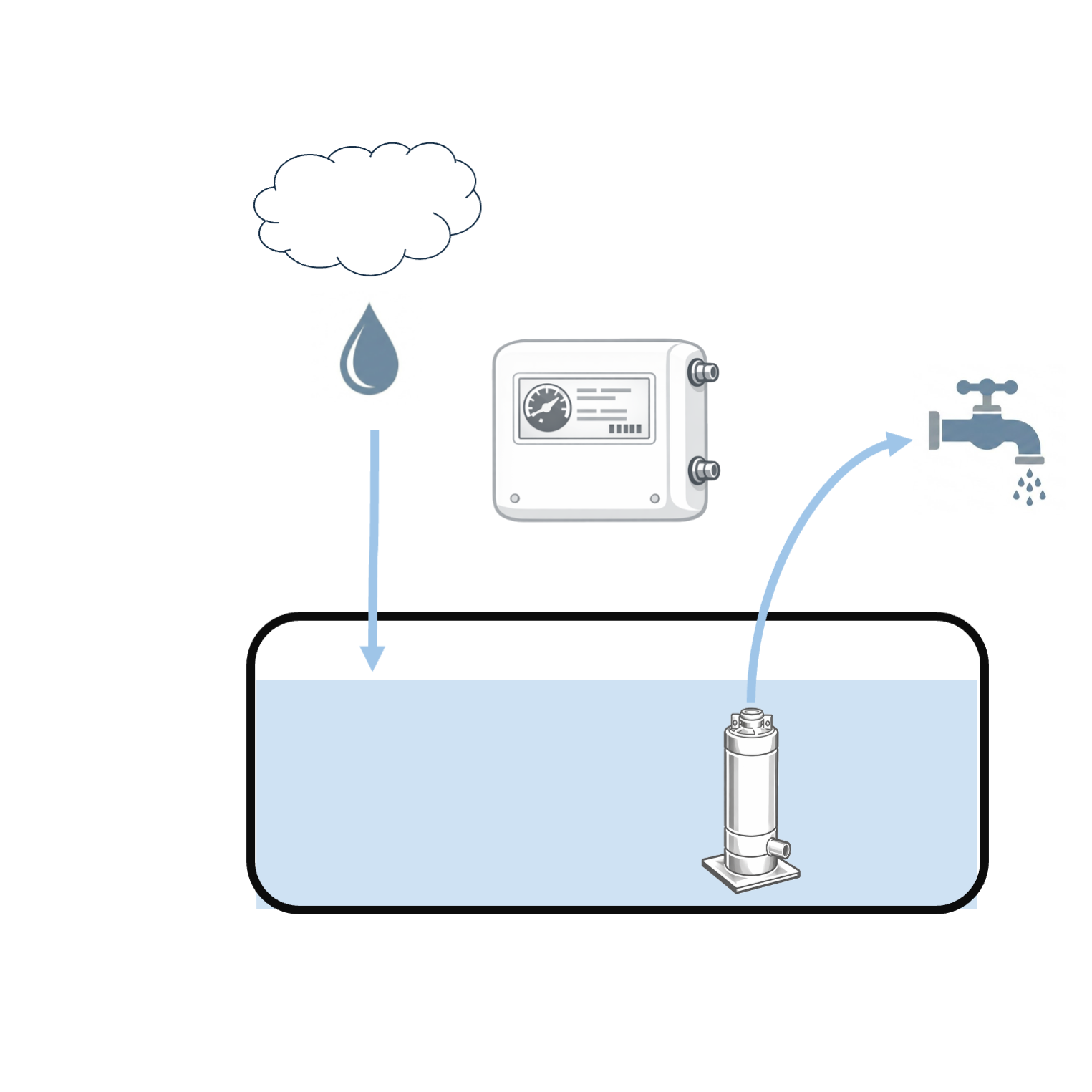

OptimaPLUS w trybie wody deszczowej:
Woda deszczowa jest pompowana bezpośrednio ze zbiornika do odbiorników.
Jednostka OptimaPLUS do wody deszczowej ma również dwie pompy, ale tylko jedna z nich działa w danym momencie. W trybie wody deszczowej tylko szczególnie wydajna pompa cysterny pompuje wodę deszczową bezpośrednio do odbiorników. W tym trybie pracy woda przepływa tylko przez jednostkę naścienną w celu sterowania zintegrowanym przełącznikiem automatycznym.
W trybie automatycznego uzupełniania, pompa ciśnieniowa zainstalowana w urządzeniu naściennym zasila odbiorców. Pompuje ona wodę wodociągową ze zintegrowanego 9-litrowego zbiornika buforowego bezpośrednio do domowej sieci zasilającej. Dwie pompy w spłuczce i urządzeniu naściennym działają zatem niezależnie od siebie. Jednostka OptimaPLUS do wody deszczowej działa w pełni automatycznie, ale w razie potrzeby można ją również ręcznie przełączać między pracą z wodą deszczową a uzupełnianiem wody pitnej. Nadaje się do większych odległości do 50 metrów.
...lub do uzupełniania
publiczną wodą z kranu
OptimaPLUS w trybie uzupełniania:
Woda wodociągowa jest pompowana z zasobnika buforowego w urządzeniu naściennym do odbiorników.
Dla wody deszczowej z
ze spłuczki...
MAXIMA w trybie wody deszczowej:
Woda deszczowa jest pompowana ze spłuczki do dużego zbiornika buforowego. Stamtąd, sterowana oddzielnie, jest transportowana do odbiorników.
Jednostka deszczowa Maxima charakteryzuje się dużym zbiornikiem buforowym z niezależnym, precyzyjnym sterowaniem. W zależności od poziomu napełnienia cysterny i zbiornika buforowego, dwie pompy - pompa ładująca w cysternie i wydajna pompa zanurzeniowa w zbiorniku buforowym - są aktywowane niezależnie od siebie. Pozwala to na elastyczne dostosowanie zasilania wodą do zmieniających się warunków pracy.
W trybie wody deszczowej zbiornik buforowy jest napełniany wodą deszczową przez pompę ładującą w cysternie. Jeśli zapas wody w zbiorniku jest niewystarczający, zbiornik buforowy jest automatycznie uzupełniany wodą wodociągową z publicznej sieci wodociągowej. W obu trybach pracy odbiorniki są zasilane wyłącznie z zasobnika buforowego. Wydajna pompa zasilająca zapewnia stałe ciśnienie w systemie, dzięki czemu Maxima może również niezawodnie zasilać większe budynki, systemy komercyjne lub do ośmiu gospodarstw domowych. Sprawia to, że system jest szczególnie odpowiedni do zastosowań o wysokim zapotrzebowaniu na moc dla scentralizowanego systemu wody deszczowej.
...lub do uzupełniania
publiczną wodą z kranu
MAXIMA w trybie uzupełniania:
Woda jest pompowana ze zbiornika buforowego do odbiorców.
Zalety jednostek WISY do wody deszczowej
Zaawansowana technologia systemowa zapewniająca niezawodne zaopatrzenie w wodę
Jednostki WISY do wody deszczowej zostały zaprojektowane jako w pełni zintegrowane systemy zasilania i spełniają wszystkie główne funkcje wykorzystania wody deszczowej w jednym urządzeniu. Zapewniają one niezawodne zaopatrzenie w wodę, niezależnie od tego, czy w zbiorniku znajduje się wystarczająca ilość wody deszczowej, czy też konieczne jest korzystanie z wody wodociągowej.
Automatyczne przełączanie pomiędzy wodą deszczową a pitną zapewnia nieprzerwane dostawy do podłączonych odbiorców. System sterowania działa zgodnie z zapotrzebowaniem i uruchamia pompy tylko wtedy, gdy woda jest faktycznie pobierana. Zmniejsza to zużycie energii i chroni technologię systemu.
Kolejną zaletą jest znormalizowana konstrukcja uzupełniania wody pitnej. Wszystkie systemy działają z wolnym wylotem i buforem uzupełniającym, co zapewnia niezawodną separację między publiczną siecią wody pitnej a systemem wody deszczowej. W zależności od modelu, woda uzupełniająca jest doprowadzana przez jednostkę naścienną, oddzielny zbiornik buforowy lub bezpośrednio przez cysternę.
Dzięki różnym koncepcjom pomp, jednostki wody deszczowej można precyzyjnie dostosować do danego zastosowania - od kompaktowych systemów dla domów jednorodzinnych po wysokowydajne rozwiązania dla bloków mieszkalnych, zastosowań komercyjnych i przemysłowych. Systemy modułowe zapewniają stabilne warunki ciśnieniowe, cichą pracę i wysoką niezawodność działania przez wiele lat.
Efektywność energetyczna
przez ZETA 02
Wszystkie urządzenia WISY do wody deszczowej zapewniają automatyczne i zorientowane na zapotrzebowanie uzupełnianie wody z sieci wodociągowej, dzięki czemu nieprzerwane dostawy wody są zawsze gwarantowane bez interwencji użytkownika. Wszystkie urządzenia uzupełniające są zgodne z normami, a zatem w pełni spełniają wymagania rozporządzenia w sprawie wody pitnej.
Dzięki automatycznemu przełącznikowi ZETA 02 zintegrowanemu ze wszystkimi urządzeniami, jednostki wody deszczowej zużywają tylko 0,2 W w trybie gotowości, co jest nawet o 97% bardziej ekonomiczne niż w przypadku konwencjonalnych systemów. Pozwala to oszczędzać cenne zasoby wody, a także jest energooszczędne.
Instalacja i wymagania
Podstawy bezpiecznej i niezawodnej pracy
W celu zapewnienia niezawodnego działania urządzenia wykorzystującego wodę deszczową należy spełnić szereg podstawowych wymogów instalacyjnych. Obejmują one w szczególności rozmieszczenie komponentów, orurowanie między cysterną a budynkiem oraz integrację z wewnętrzną siecią zasilającą budynku.
W zależności od systemu, instalacja jest przeprowadzana jako urządzenie naścienne w budynku lub jako urządzenie wolnostojące. Urządzenia naścienne, takie jak Multimat, Sigma, Optima i Optima Plus, są zwykle instalowane w piwnicy lub w pomieszczeniu gospodarczym. Należy zadbać o łatwy dostęp do urządzenia, tak aby można było łatwo przeprowadzać prace konserwacyjne i serwisowe. System Maxima jest instalowany jako urządzenie wolnostojące i dlatego wymaga więcej miejsca na podłodze, ale oferuje duży zbiornik buforowy dla większych wydajności.
Połączenie między cysterną a modułem wody deszczowej odbywa się za pomocą przewodu ssawnego lub przewodu tłocznego w rurze technicznej, w zależności od odpowiedniej koncepcji pompy. Zarówno odległość, jak i różnica wysokości między cysterną a budynkiem odgrywają ważną rolę w projektowaniu systemu. Uzupełnianie wody pitnej odbywa się zawsze zgodnie z normami poprzez wolny wylot, albo w jednostce naściennej, w jednostce wolnostojącej lub - w przypadku Multimat - poprzez samą spłuczkę.
Profesjonalna instalacja połączeń elektrycznych, a także urządzeń sterujących i zabezpieczających jest również wymagana do bezpiecznego działania.
Wszystkie jednostki wody deszczowej
z WISY
Odpowiednie akcesoria
dla naszych jednostek wody deszczowej
Znajdź odpowiednią jednostkę deszczową
Projekt dostosowany do indywidualnych potrzeb
Niezależnie od tego, czy jest to dom jednorodzinny, blok mieszkalny czy obiekt komercyjny - możemy pomóc w projekcie technicznym i wyborze odpowiedniego systemu.
